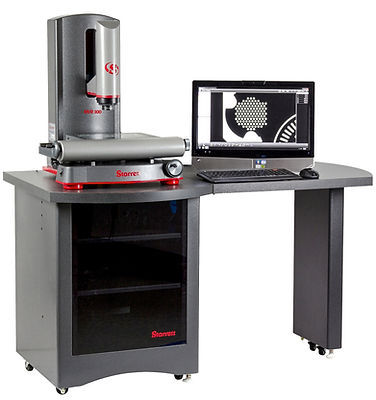

视觉测量系统 MVR 300 FOV

视场（FOV）视频自动

MVR 手动视觉计量系统是需要快速测量质量控制的理想之选。它们可配备专用变焦光学镜组或快速更换卡口镜头安装座，后者可接受可互换变焦光学镜组或远心镜头，以获得微米级分辨率。MVR 300 的最大视场角 (FOV) 为 0.93 英寸（24 毫米），并无缝集成了平台运动功能，能够测量长度达 12 英寸（300 毫米）的工件。操作界面是 MetLogix™ M3 软件，可显示工件的实时视频图像以及几何工具和数字读数。工件图像可通过缩放调整大小，只需触摸触摸屏显示器上的某个特征即可进行测量。MVR 的硬件特点包括：花岗岩底座可实现最大稳定性；精密线性导轨可实现平滑、精确的平台运动；带变速控制的电动 Z 轴。 - Z 行程：8 英寸（200 毫米） - 通过手轮手动 X-Y 定位 - 带变速控制的电动 Z 轴定位 - MetLogix™ M3 计量软件 - 视频边缘检测 (VED) - 视场 (FOV) 测量与平台运动集成在一起 - 雷尼绍光栅尺，X 和 Y 分辨率为 20µin (0.5µm) - 彩色数字摄像机 - 准直 LED 副平台照明 - 环形 LED 表面照明 - 花岗岩底座 - 专用或可互换远心光学镜头 - 用于可互换远心光学镜头的快速更换卡口式镜头支架 - 可互换远心镜头倍率包括 - 0.3x、0.5x、0.8x、1.0x、2.0x 和 4.0x - DXF/FOV 选项，用于与 CAD 文件自动比较 - 模块化系统工作站 - 校准标准
