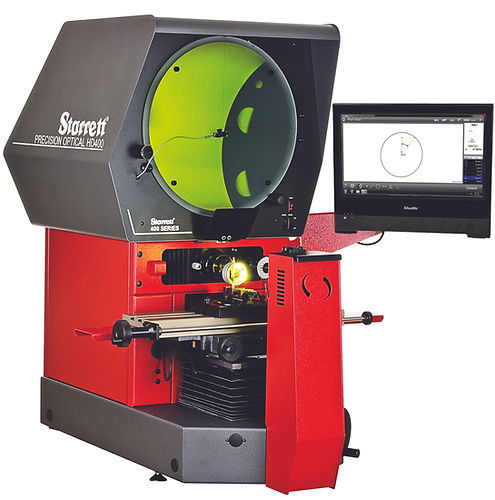

台式轮廓投影仪 HD400

卧式数字

HD400 是一款双镜头光学比较仪，提供双镜头安装座，可在两个倍率镜头或摄像机适配器之间即时切换。HD400 标配 16 英寸（400 毫米）行程工作台。可选的自动边缘检测或视频边缘检测消除了操作员在定位被测部件边缘时的主观性。卡口式镜头安装系统可接受六种可互换镜头以及 OV2 变焦或 TOV2 固定远心放大视频摄像系统。电动平台、全自动数控系统和可旋转灯罩均为可选配置。 - 16 英寸 x 6 英寸（400 毫米 x 150 毫米）X-Y 行程工作台 - 全金属结构，带硬质阳极氧化平台工具板 - 直径为 16 英寸（400 毫米）的屏幕 - 双镜头安装系统 - 带黄色/绿色滤光片的准直聚光器，可安装其他配件 - X 轴和 Y 轴分辨率均为 20 英寸（0.5 微米）的直线光栅尺（玻璃光栅尺 - LED 轮廓和表面照明 - 完全可伸缩的柔性双工光纤表面照明 - 数字量角器，通过 Q 轴读数进行精确角度测量（1'分辨率 - 螺旋调整，用于精确的螺纹形状检测 - 可配备 MetLogix™ M1 平板电脑、M2 或 M3 PC 触摸屏测量软件或 Mx 系列数字读出系统 - 所有轴均可进行微调 - X 轴上的快速释放装置 - 六个可互换的固定倍率镜头，包括 10x、20x、25x、31.25x、50x 和 100x - 自动光学边缘检测 - 自动视频边缘检测（仅适用于 OV2 或 TOV2 摄像机和 M3 软件）
