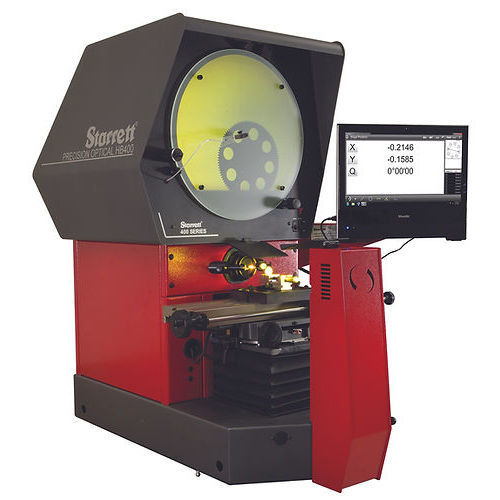

HB400 光学比较仪性能卓越,具有直径 16 英寸(400 毫米)的观察屏幕、LED 照明和 110 磅(50 千克)的工作台负载能力。提供光学和/或视频边缘检测功能,消除了操作员在定位被测部件边缘时的主观性。卡口式镜头安装系统可接受六种可互换的固定镜头以及 OV2 变焦或 TOV2 固定远心放大视频摄像系统。电动平台、全自动数控系统和可旋转灯罩均为可选配置。该比较仪具有以前只有落地式型号才能提供的性能。
- 16" x 6" X-Y 行程工作台(400 毫米 x 150 毫米)
- 全金属结构,带硬质阳极氧化平台工具板
- 单卡口式镜头安装系统
- 带黄色/绿色滤光片的准直聚光器,可安装其他配件
- X 轴和 Y 轴分辨率均为 20 英寸(0.5 微米)的直线光栅尺(玻璃光栅尺
- LED 轮廓和表面照明
- 固定双工光纤表面照明
- 数字量角器,通过 Q 轴读数进行精确角度测量(分辨率为 1 英寸
- 可配备 MetLogix™ M1 平板电脑、M2 或 M3 测量软件触摸屏和 PC,或 Mx 系列数字读数器。
- 所有轴均可进行微调
- X 轴上的快速释放装置
选项
- 六个可互换的固定放大倍率镜头,包括 10x、20x、25x、31.25x、50x 和 100x
- 可选 5 倍固定或可互换镜头系统,需特别订购
- 自动光学边缘检测
- 自动视频边缘检测(仅适用于 OV2 或 TOV2 摄像机和 M3 软件)
---
