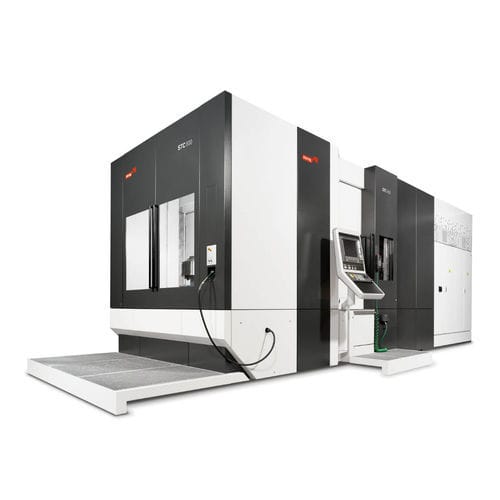

5轴CNC加工中心 STC series 立式旋转台HSK-100-A
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 主轴头
- HSK-100-A, SK50, HSK-80-A
- 应用
- 用于重型作业, 用于钛, 用于航空航天业
- 其他特性
- 高性能
- X轴
最多: 3,400 mm
(133.86 in)最少: 1,450 mm
(57.09 in)- Y轴
最多: 2,000 mm
(78.74 in)最少: 1,200 mm
(47.24 in)- Z轴
最多: 2,880 mm
(113.39 in)最少: 1,300 mm
(51.18 in)- 转速
5,600 rpm, 6,000 rpm, 30,000 rpm
(35,186 rad.min-1, 37,699 rad.min-1, 188,496 rad.min-1)- 输出功率
37 kW, 80 kW, 120 kW
(50.31 hp, 108.77 hp, 163.15 hp)- X轴进给速度
40,000 mm/min, 45,000 mm/min, 60,000 mm/min
(26 in/s, 30 in/s, 39 in/s)- Y轴进给速度
40,000 mm/min, 45,000 mm/min, 60,000 mm/min
(26 in/s, 30 in/s, 39 in/s)- Z轴进给速度
40,000 mm/min, 45,000 mm/min, 60,000 mm/min
(26 in/s, 30 in/s, 39 in/s)- 最大台面负荷
最多: 12,000 kg
(26,455 lb)最少: 2,000 kg
(4,409 lb)- 总重量
最多: 67 t
(73.85 us ton)最少: 31 t
(34.17 us ton)- 整体长度
最多: 14,900 mm
(586.6 in)最少: 8,930 mm
(351.6 in)- 整体宽度
5,410 mm, 7,800 mm, 8,300 mm, 10,200 mm, 10,290 mm
(213 in, 307.1 in, 326.8 in, 401.6 in, 405.1 in)- 总高度
4,520 mm, 4,550 mm, 5,450 mm
(178 in, 179.1 in, 214.6 in)
产品介绍
STC 系列旨在针对要求最严苛且加工时间较长的结构件、多叶片和外壳加工，确保无与伦比的经济性，同时为客户提供整套实用选项。此类加工中心具有优良的静态和动态特性，并配有久经考验的旋转头，让其成为航空和发电行业钛合金和铬镍铁合金部件重度排屑方面的标杆。
关键优势：
- 无与伦比的长期精度
- 现代和创新型机床系统，可提供高水平的可靠性和可利用率
- 最佳主轴速度/扭矩特征曲线，适用于 HPC 钛合金加工
- 完美的机床外形，能够实现精确加工
- 稳定且低震动的铣削流程，确保更长的刀具使用寿命，从而提供更高的生产能力
结构原理
热对称设计
封闭焊接设计元素
极为稳定，低振动
FE 法的最佳使用
较高的运行和定位准确度
短距离定位和起动时间
得益于高加速度
控制和系统性能
带最高延伸台的 NCU
通过预见性特征和动态预选进行高速加工时的轮廓精确度
传动参数调节，取决于加工
图形诊断系统 «SAM» 和远程服务
带空调单元的控制柜
