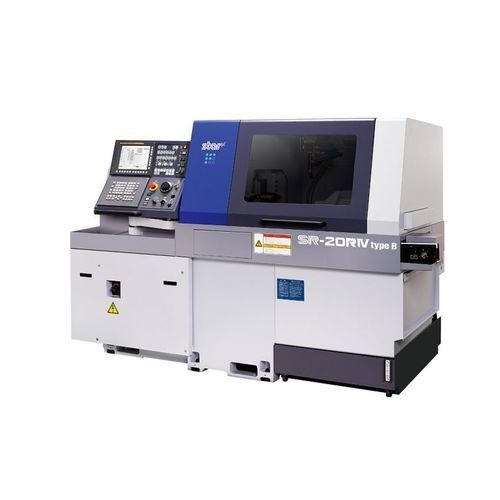

CNC数控瑞士车床 SR-20R IV Type A & B 刚性二机轴四机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 刚性
- 主轴数量
- 二机轴, 四机轴
- 工具数量
- 27工具
- 应用
- 钻孔
- 性能
- 精准
- 其他特性
- Y轴
- 组合功能
- 铣削
- 直径
20 mm
(0.79 in)- 旋转速度
8,000 rpm, 10,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1)- 快进X
35 m/min
- 快进Z
35 m/min
- 标准功率
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 切削液容量
170 l
(45 gal)- 整体长度
1,200 mm
(47 in)- 整体宽度
2,334 mm
(92 in)- 总高度
1,700 mm
(67 in)- 重量
2,600 kg
(5,732 lb)
产品介绍
复杂的加工功能可适用于对精度和准确性要求较高的多个行业
27 刀位刀具站可容纳多达 41 把刀具
用于横向钻孔/铣削的全 B 轴，提供多种刀具选项
刀杆专为反向加工而设计，标配 Y 轴控制功能
坚固的结构可为非常接近的公差加工提供稳定性，并延长刀具寿命
内置电机和内置传感器提高了分度精度
配备星形运动控制系统，精度更高，操作更简便
标准配件和功能
气动装置
自动集中润滑装置
冷却液液位探测器
门联锁系统
切断工具破损检测器
部件弹出检测器
旋转导套驱动装置
旋转导套装置
主/副夹头
C 轴控制装置（主轴/副轴）
主轴夹紧装置（主轴/副轴）
5 工位刀架（12 毫米）
2 工位刀架（12 毫米）
主刀架刀具旋转驱动装置
横铣刀具单元（3 刀具类型）
角度可调动力驱动刀具装置（A 型）
B 轴控制动力驱动刀具单元（B 型）
4 主轴套筒支架
后 8 轴装置
动力驱动附件 B 的驱动装置
用于后加工刀杆的 Y 轴控制装置
零件顶出器（弹簧式）
零件输送机
旋转导套空气吹扫装置
副主轴空气吹扫装置
副主轴吹气装置
工作灯
漏电断路器
可选附件和功能
冷却液流量探测器
除水装置
信标
机器内的部件容器
部件分离装置 A
主轴内管
部件顶出器（气缸式）
旋转魔术导套装置
带导向管的零件顶出装置
部件止动装置
冷却装置 2.5MPa
---
