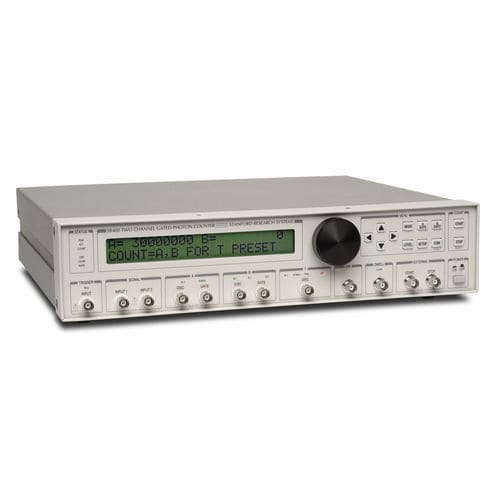

光子计数器 SR400

二进制数字电子

SR400双通道门控光子计数器为光子计数提供了一种方便、集成的方法，避免了老式计数系统的复杂性和费用。不再需要混合和匹配放大器、鉴别器、门发生器和计数器。SR400将所有这些模块整合到一个单一的、集成的、微处理器控制的仪器中。复杂的测量任务，如背景减法、同步检测、源补偿和堆积校正，都可以用SR400轻松完成。 计数器 SR400有两个独立的通道，可以以高达200MHz的速率计数。不同的计数模式允许你在固定的时间内计数，直到收到一定数量的计数，或固定数量的触发器。每个计数通道都有自己的门发生器，提供短至5ns或长至1s的计数门。门可以设置在相对于触发信号的固定位置，也可以通过扫描来测量寿命或恢复时间变化的波形。 计数器的实际输入可以从前面板上的鉴别器输出看成NIM电平脉冲。鉴别器的脉冲是负的，从0到-0.7V。在调整鉴别器阈值或门定时时，DISC输出非常有用。 SR400方框图 信号输入和鉴别器 两个模拟信号输入端（A和B）都是内部终止的50Ω。输入端接受±300 mV之间的信号，并且保护到±5 VDC。每个输入端后面都有一个直流到300兆赫的放大器，允许检测小到10毫伏的脉冲。如果需要额外的灵敏度
