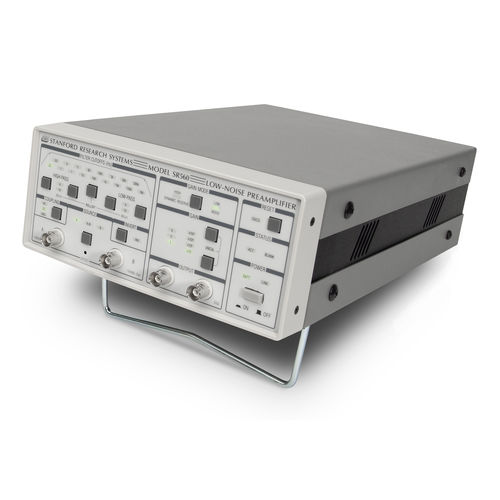

电压预放大器 SR560

差分增益低噪

SR560 是一款高性能、低噪声前置放大器，是低温测量、光学检测和音频工程等各种应用的理想之选。 输入 SR560 采用差分前端，输入噪声为 4 nV/√Hz，输入阻抗为 100 MΩ。完整的噪声系数等值线如下图所示。SR560 的输入是完全浮动的（BNC 屏蔽不与底座接地连接）。放大器接地和底座接地均位于后面板上，可灵活地将仪器接地。输入偏移归零由前面板电位器完成，只需一把小螺丝刀即可操作。 除信号输入外，后面板的 TTL 消隐输入还可让您快速关闭或打开仪器的增益。这对于防止前端过载非常有用。TTL 电平升高 5 µs 后，增益关闭；TTL 信号降低 10 µs 后，增益再次开启。 输出 两个绝缘输出 BNC 连接器提供 600 Ω 和 50 Ω 输出。这两个输出都能将 10 Vpp 电压输入各自的负载。两个后面板电源输出提供高达 200 mA 的 ±12 V 直流电压，以放大器接地为基准。这些输出可提供用作偏置源的清洁直流电源。 增益 增益可按 1-2-5 顺序从 1 到 50,000 之间选择。通过可调增益功能，可将增益指定为任何固定增益设置的百分比，分辨率为 0.5%。增益可有选择地分配在滤波器之前，以优化噪声性能；或分配在滤波器之后，以降低过载敏感性。
