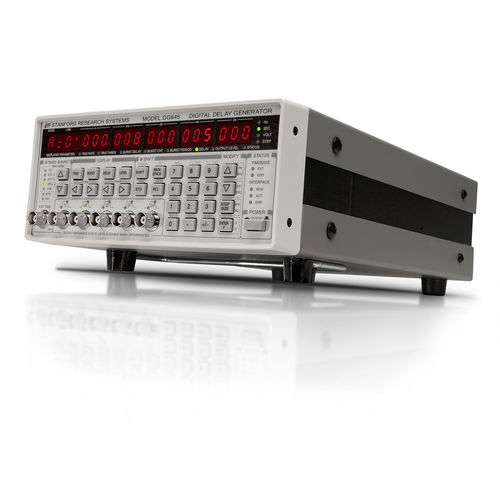

延迟发生器 DG645

脉冲可编程数码

DG645是一款多功能的数字延迟/脉冲发生器，可以在高达10MHz的重复率下提供精确定义的脉冲。与老式设计相比，该仪器有多项改进--更低的抖动、更高的精度、更快的触发率和更多的输出。DG645还具有以太网、GPIB和RS-232接口，用于计算机或网络对仪器的控制。 延迟发生器计时 所有的数字延迟发生器都是通过对快速时钟（通常为100MHz）的周期进行计数来测量时间间隔。大多数数字延迟发生器也有短的可编程模拟延迟，以实现比时钟周期更精细的时间间隔。不幸的是，如果触发器与时钟不在一个相位上，就会出现一个时钟周期的时间不确定（典型的10ns）。 DG645通过测量触发器相对于内部时钟的时间并补偿模拟延迟来消除时间不确定性。这种方法将抖动降低了约100倍，并允许内部速率发生器以任何速率工作，而不仅仅是时钟频率的子倍数。 触发 DG645有多种触发模式。内部速率发生器的周期抖动小于100ps，可以设置为100μHz到10MHz，分辨率为1μHz。外部触发输入，阈值和斜率可调，可以触发一个定时周期、一个周期脉冲或一个单发。单次拍摄可以通过按键触发。线路触发器与交流电源同步工作。后面板上的触发抑制输入可以在一个计时周期内禁止触发或任何脉冲输出。
