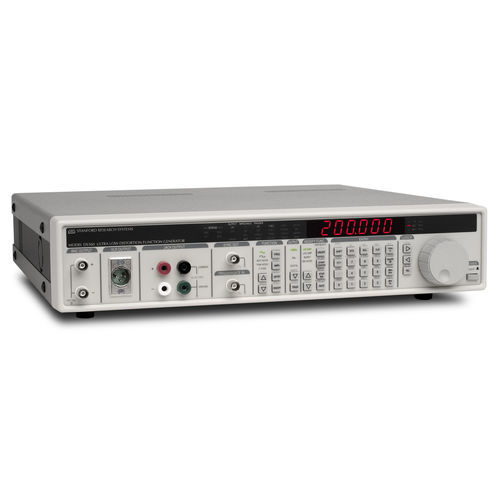

函数发生器 DS360

任意波形

DS360 集低失真模拟信号源的性能和直接数字合成 (DDS) 的精度于一身。DS360 的总谐波失真 (THD) 小于 0.001%，频率精度为 25 ppm，具有扫频和脉冲串等多种功能，是音频应用的理想信号源。 超低失真 与传统的 RC 振荡器不同，DS360 采用数字信号处理和精密的 20 位 D/A 转换器，在音频频率范围内提供优于 -100 dB 的失真。DS360 采用 DDS 架构，具有当代合成函数发生器的功能和灵活性。精心的屏蔽和电路板布局将输出噪声降至最低，使 DS360 成为音频研发、制造和自动测试的首选仪器。 频率稳定性 低失真模拟信号源的总谐波失真（THD）指标令人印象深刻，但频率精度和分辨率较差。DS360 可在整个频率范围内提供 0.0025 % 的频率精度。它具有从 1 mHz 到 200 kHz 的 6 位频率分辨率和稳定的 25 ppm 频率稳定性。您实际上可以从前面板拨入 123,456 Hz 的频率，并使其具有一定的意义！ 波形 DS360 能产生干净的正弦波和方波，以及用于 IMD 测试的双音信号。双音信号被定义为两个正弦波或一个正弦波和一个方波。两个波形的频率和振幅均可独立设置，可生成 SMPTE、DIM 和 CCIF 等标准双音频格式。
