空气电感器

功率开放式框架

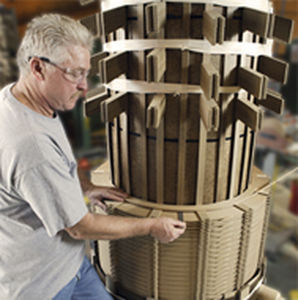

铜和银合金铜磁铁线器连续转置铜电缆，用于所有 Waukesha® 电力变压器上的绕组导体。 连续换置铜缆用于最大限度地减少损耗和热点温度，并产生更紧凑的绕组，并改善短路性能。 所有绕组均为圆形、同心型，提供最大的通故障承受能力。 高电压、低电压和三级绕组专门使用连续盘或螺旋绕组设计。 这种结构提供了最大的强度和短路承受能力，提高了可预测性，并降低了负载和过载的热点温度。 多个导体连续盘和螺旋绕组在整个绕组中移位，以最大限度地减少循环电流损耗。 采用最先进的设计技术，在绕组中提供最大的脉冲强度，并最大限度地减少电压应力。 为了控制电压应力分布，还考虑了线路端盘的特殊设计。 安培-转弯平衡技术用于最大程度地减少径向泄漏通量和最大程度地减少轴向短路力。 导体绝缘允许在 65° C 平均绕组温度上升和 80° C 热点温度上升的情况下连续运行，而不会异常地缩短绝缘寿命。 冷却管道由特殊高密度压板绝缘材料制成的键控径向间隔在绕组中的盘之间形成。 这些垫片在柱上对齐，为绕组提供轴向支撑和高短路强度。
