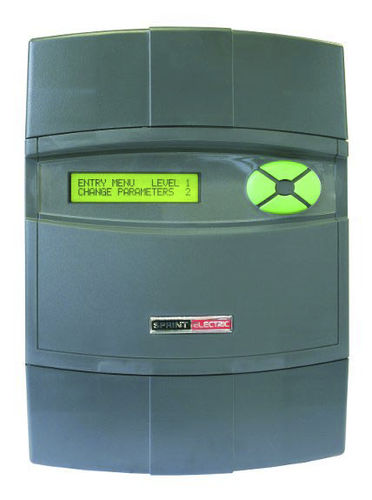

闸流晶体管直流驱动器 max. 690 VAC | PLXD

电机

PLXD 用于控制直流电机的外部 3 相晶闸管堆栈，具有PL/X系列的所有功能。 它与PL/X 5-50 型号相同的封装。 PLXD 提供栅极驱动脉冲，用于驱动用户提供的主脉冲电流高达 1.5 安培的脉冲变压器。 有端子可接受外部生成的隔离电枢电流信号、现场信号、热散传感器开关和高电压电枢电压反馈。 该器件还为栅极驱动脉冲变压器提供一个 + 24v 电源，该电源具有短路保护功能。 以下堆栈配置可由 PLXD 驱动： 1) 6 脉冲 2 象限桥（6 晶闸管）或 2 个并联桥（12 晶闸管）。 2) 6 脉冲 4 象限重振反平行桥 (12 晶闸管). 可在栅极驱动能力范围内并联使用额外的堆栈。 所有客户控制端子都是插入式螺丝端子种类。 PLXD 可在其 3 相辅助电源输入 (EL1/2/3) 上与高达 690V 的交流电源配合使用。 如果需要，外部堆栈可以具有更高的电压。 电枢电压输入可以监控高达 + /-1000 伏特直流电压。 有一个集成电机场桥，具有独立的单相交流电源输入 (EF2/3)，用于控制高达 32 安培的电场。 内部场桥电源输入额定电压为 480v 交流电。 为提供外部现场反馈信号和控制
