CAD软件 CGM HLR

流程示意图绘制3D2D

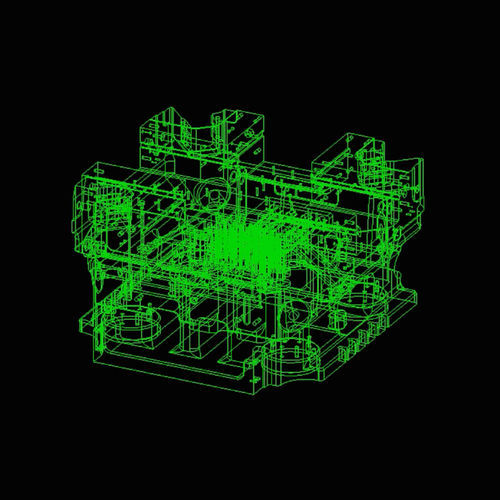

通过从不同的角度计算3D模型的可见，隐藏，轮廓和遮挡线，可以生成易于解释的图形数据。 生成 3D 零部件的尺寸 隐藏线信息与原始 CAD 模型关联，让您可以计算其空间长度的曲线。 从特定视角分析模型 CGM HLR 通过从特定视角分析模型，并确定隐藏线是否可见、遮挡或隐藏，为 2D 图纸生成精确的隐藏线信息。HLR 可见性 计算可见属性，以实现优化的图纸曲线：可见、隐藏、遮挡等。 精确信息 CGM HLR 可快速提供大型复杂 3D 模型的精确隐藏线结果。
