开关继电器模块

安全ACDIN导轨

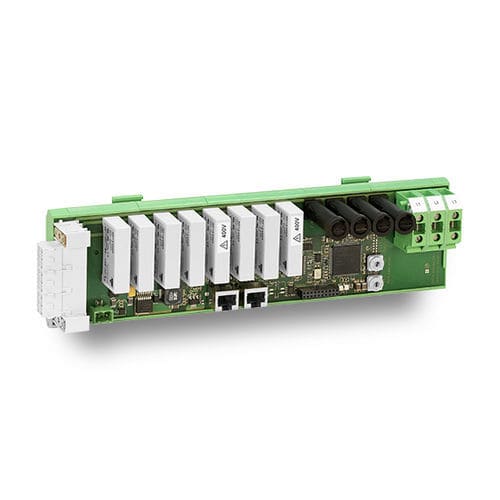

继电器模块用于控制多达8个400V的加热筒 继电器模块可以控制8个400V的加热筒。它采用Light系列典型的开放式结构设计，以其非常好的性价比给人留下深刻印象。凭借其极短的信号处理转换时间和较高的工艺可靠性，该模块也非常适合在复杂的机器网络中连续运行。 电源和继电器 L1相在继电器模块中只被循环使用。其他两相L2和L3用于控制负载。此外，继电器模块上还集成了一个电流测量器，可以对每个继电器进行循环电流测量。测量被分为两块，每块有四个继电器。RP1是一个用于PCB安装的固态继电器，有三个调节的控制电压，用于控制消费者。因此，高浪涌电流能力和抗噪能力使开关交流负载变得非常安全。 LED和开关 几个状态LED灯可以显示不同的操作模式和安全功能的警告信息，如心跳电报。模块地址和波特率的配置可以通过HEX开关和钎焊跳线完成。 信号处理 模块上有一个强大的ARM7微控制器，用于控制雷亚尔和CAN协议。此外，心跳声也被集成到设备中。 CAN接口 集成的CAN接口是按照DS 301和401设计的，可以在CAN总线网络的不同地方和任务中灵活使用。所有Sontheim的CAN接口都符合ISO 11898标准。
