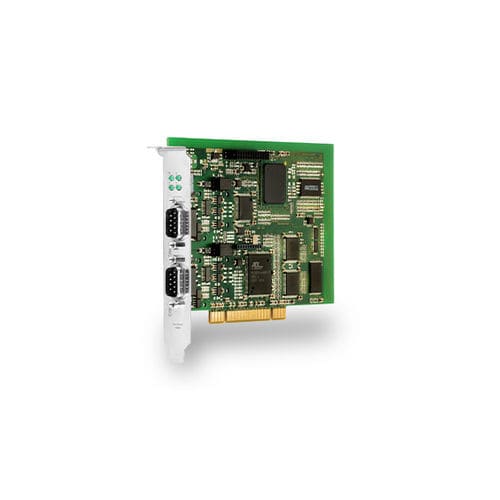

PCI接口卡 PowerCAN-PCI

CANRS-485工业

用于CAN总线的PC耦合的高性能卡，用于控制和调节CAN网络。 兼容性 该卡是一个PCI模块，具有两个符合ISO 11898标准的电隔离的CAN接口，与PCI-Specification 2.2完全兼容，并被设计为PC插件卡。所使用的CAN控制器每个提供15个报文对象，并基于FullCAN标准。 微控制器 飞思卡尔公司的Coldfire被用作一个强大的微控制器。该控制器以16位解复用模式运行，这保证了与PCI控制器的最佳连接。已实现的自举加载器使其很容易加载固件。两个 "片上 "CAN控制器实现了2.0B主动模式下的CAN连接。 默认情况下，安装了8MB RAM和2MB Flash。不需要施加外部编程电压，因为闪存可以用5V电压写入和擦除。固件存储在闪存中，如果需要，可以通过微控制器的自举模式进行更新。 该板有两个电隔离的CAN通道和两个有源的2.0B CAN控制器，也允许与11位和29位标识符混合操作。该接口是根据ISO 11898标准设计的。作为一个高性能的卡，当然也可以用CAN High（1 Mbit/s）和CAN Low（125 Kbit/s）进行操作。 错误帧检测 这个可选的功能使插卡能够在CAN网络中进行调试和诊断。它有自己的逻辑，可以检测错误帧并在内部存储器中进行计数。这使得零星的错误，如网络中某个站的信息损坏，可以被检测出来。
