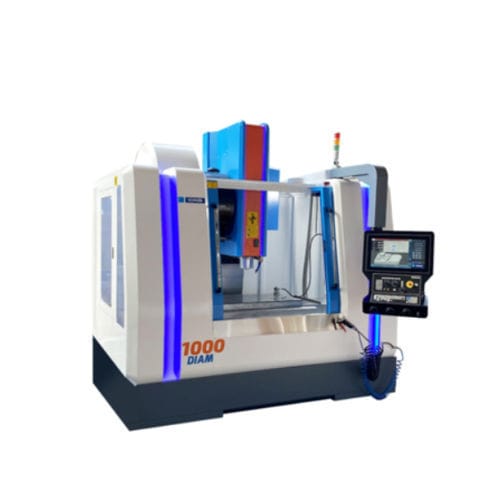

3轴加工中心 DIAM 10605轴4轴立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 5轴, 4轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT40, BT 50
- 工具数量
- 24工具, 20工具, 30工具, 32工具, 40工具
- X轴
1,000 mm
(39.37 in)- Y轴
600 mm
(23.62 in)- Z轴
560 mm
(22.05 in)- 转速
6,000 rpm, 8,000 rpm, 10,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1, 62,832 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
6,800 kg
(14,991.43 lb)- 整体长度
2,900 mm
(114.2 in)- 整体宽度
2,270 mm
(89.4 in)- 总高度
2,900 mm
(114.2 in)
产品介绍
冷却主轴，皮带传动
4 巴冷却液
通过主轴或柔性喷嘴冷却刀具
气枪和水枪
切屑输送机，皮带式
全面保护，包括前滑动门和安全锁。
第四轴准备
内部照明
选件：
工件测头
刀具测头
3 个线性轴上的精密刻度
通过主轴冷却 20 巴
带 Ø120 或 170、200、250 毫米平板的电动第 4 轴
烟雾真空
油分离装置
可提供
隔离变压器
工具架
Fagor avec conversationel SOMAB PL+S VF
15 英寸彩色平面触摸屏
全 QWERTY 字母数字键盘和鼠标
可移除电子手轮
USB 接口和 RJ45 以太网接口
检索 DXF 文件
带有 SHOPMILL 对话功能的 SIEMENS 828 D
10.4 英寸 TFT 平面彩色屏幕
全 QWERTY 字母数字键盘
电子手轮
前面板上的 USB 接口
通过 RJ 45 与以太网连接
---
