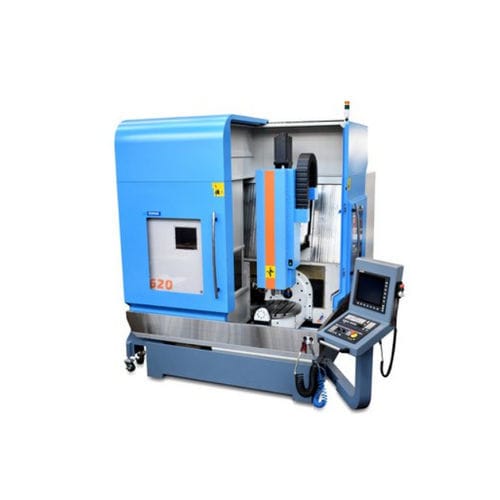

5轴数控铣床 DIAM 620立式HSK-6324工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- HSK-63
- 工具数量
- 24工具, 40工具, 32工具
- X轴
620 mm
(24.41 in)- Y轴
520 mm
(20.47 in)- Z轴
460 mm
(18.11 in)- 转速
10,000 rpm, 12,000 rpm, 15,000 rpm
(62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大台面负荷
300 kg
(661 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
6,500 kg
(14,330.05 lb)- 整体长度
3,300 mm
(129.9 in)- 整体宽度
2,300 mm
(90.6 in)- 总高度
3,100 mm
(122 in)
产品介绍
带压力轴承的冷却主轴
3 个线性轴上的精密刻度
B 轴和 C 轴上的精密光学编码器
刀库
双臂刀架
3 巴冷却液
通过主轴或柔性喷嘴冷却刀具
切屑冲洗
切屑输送机
气枪和水枪
全面保护，包括前滑动门和安全锁。
前门和侧门便于进入加工区
用起重机装载部件的电动顶棚
内部照明
选件：
激光工件测头
刀具测头
通过主轴的 20 巴冷却
油分离装置
微润滑
可交付：
隔离变压器
工具架
海德汉 iTNC 530 HSCI
15" TFT 屏幕
QWERTY 字母数字键盘
操作员 MB720 键盘
远程手轮
前面板 USB 接口
通过 RJ 45 与以太网网络连接、
4 Gb 内存
替代品
带 SOMAB PL + S VT 对话功能的 FAGOR 8065
15 英寸彩色液晶平面触摸屏
QWERTY 字母数字键盘和鼠标
遥控手轮
前面板 USB 接口
通过 RJ 45 与以太网连接
高分辨率 3D 仿真
轮廓编辑器
可处理 .dxf 文件
静态和动态 RTCP
或
西门子 840D sl
10.4 英寸 TFT 平面彩色屏幕
全 QWERTY 字母数字键盘
电子手轮
前面板 USB 接口
通过 RJ 45 与以太网连接
---
