测量接触式探头 DUSM series

紧凑型

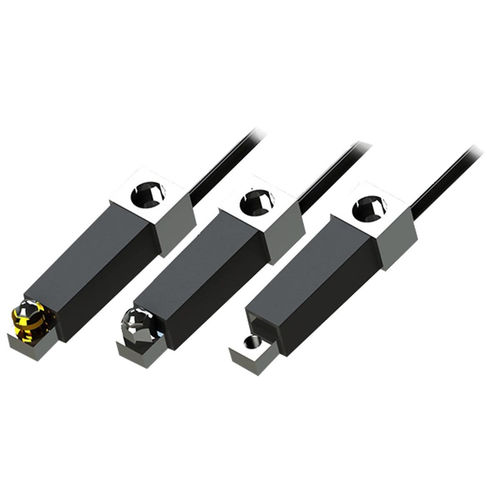

DUSM - 迷你式挠性规 •0.5毫米测量范围 •分辨率优于0.01微米 •重复性优于0.5微米 •弹簧驱动 •IP68防护等级 •可延长测量臂设计 微型挠性规是基于接触式测量的挠性规的另外一种变体，微型挠性规的校准范围为 0 – 500 微米，提供多种选配测头的方案. 使用单个M2.5的螺钉就可以固定安装微型挠性规. 测头安装处使用M3 螺套, 有三种测头安装方式可选：第一种为不含测头型；便于客户自己安装延长杆；第二种为固定尺寸的测头；第三种为选择Solartron输力强的测头适配器, 通过该测头适配器可以允许对固定测头进行1 毫米左右的高度微调。 客户可以自行设计测头,但是建议高度不要超出上表面 6 毫米，以免对其寿命和重复性造成不良的影响。 中间位置调整时建议与使用标准测头进行校准的中心位置保持一致。根据应用需要，可能需要使用测头延长杆。使用延长杆时需要注意在测头中心位置到安装螺纹的中心位置的长度最好不要超过 12 毫米, 同时还需要考虑其他因素，譬如测头高度等；尤其是此种应用会大大缩短传感器的使用寿命，使其重复性性能严重下降。如果使用延长杆后，必须使用软件进行系数补偿。譬如使用18 毫米参考点的量仪增加 12 毫米的延长臂后，虽然读数变化了500微米，但是实际的尺寸变化已经高达 833 微米
