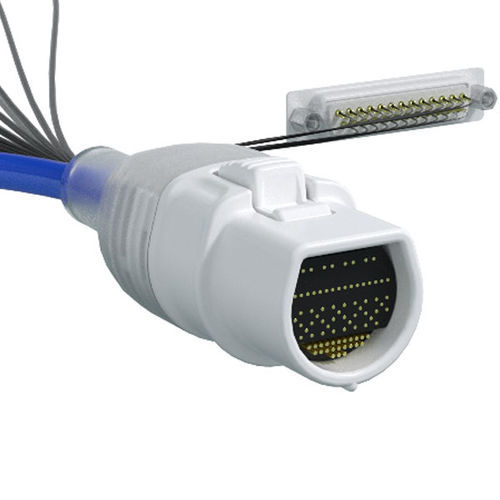

RF连接器 Spring Probe PGA

用于医疗设备医疗定制

定制的网格阵列布局，提供射频性能，与电缆同轴解决方案提供的稳定信号完整性相同，但尺寸、重量和成本都有所降低。在网格阵列布局中使用弹簧探针和目标触点，可以减少连接器的尺寸、重量和成本。在选定的应用中，比较网格阵列和同轴触点连接器的相对尺寸，基于弹簧探针的网格阵列触点只占传统同轴触点的大约1/2的空间。另外，通过用弹簧探针取代针和插座接触，清洁电缆连接器可以更快、更容易，因为平坦的目标接触比同轴插座更容易清洁，从而提高医疗设备的产量。 特点和优点 - 比电缆同轴解决方案小50%。 - 降低30%的成本 - 高达10万次配接循环 - 温度：从15°到35°。 - 接触电阻≤50mΩ - 2A和4B配置的射频性能从直流到300MHz。 - 插入损耗dB - 20dB的回波损耗 - 串扰。 - 2A配置为35dB - 4B配置为50分贝 网格阵列（PGA）的布局 使用弹簧探针网格阵列，设计者可以定制用于优化连接器性能的接地引脚数量，以满足特定频率/线圈设计的需要，节省尺寸、重量和成本，同时在需要时保持同轴通道的性能。弹簧探针网格阵列也简化了电缆端接活动，允许大规模焊接端接到印刷电路板上。
