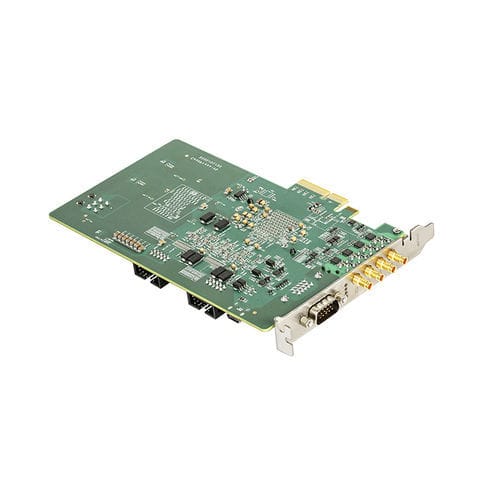

PCIe视频图像采集卡 SMI-IMCA-01

FPGA4通道12位

◎PCIe Gen3 x 4。 ◎支持1-4通道的CoaXPress任意拓扑结构连接。 ◎CoaXPress摄像机电源、控制和触发。 ◎图像采集速度最高可达25Gbps。 图像缓冲区最高可达8Gb。 ◎每个链接速度高达6.25Gbps。 ◎风扇速度根据FPGA温度自动调整，以优化冷却和噪音性能。 ◎DIN 1.0/2.3接口和4路三色LED状态指示灯。 ◎支持CoaXPress单通道高达13W的电源。 ◎兼容CoaXPress V1.1.1标准；兼容GenICam标准。 灵活的IO：2个差分/单端输入；2个光电隔离输出；1个正交旋转编码器输入。 ◎支持Windows7/10 32/64位操作系统。 ◎支持Linux操作系统。 ◎支持C、C++、C#的SDK开发库。 ◎GUI配置工具。 像素深度： - 8/10/12/14/16位 像素格式。 - Raw, Mono, Bayer, RGB 摄像机数量： - 支持1-4个任意线序的拓扑结构连接 图形接口： - 4路DIN 1.0/2.3 CoaXPress与PoCXP 图像速度: - (1.25G, 2.5G, 3.125G, 5G, 6.25G) x4 PCIE速度: - PCIe 3.0x4 PCIE有效载荷。 - 128/256字节 协议支持。 - CoaXPress1.1/1.1.1；GenICam；GenTL 采集速度: - 18.7Gbps(MAX) 扫描类型。 - 区域扫描，行扫描 触发输入。 - 支持2个信号输入（光电隔离）；最大频率1MHz；电平标准支持RS422、TTL和差分输入（5-24V）。 编码器输入。 - 支持一个正交AB相输入（光电隔离）；最大频率1MHz；电平标准支持RS422、TTL和差分输入（1-24V）。 闪光灯控制：-支持双向信号输出（光电隔离），最大频率为80kHz
