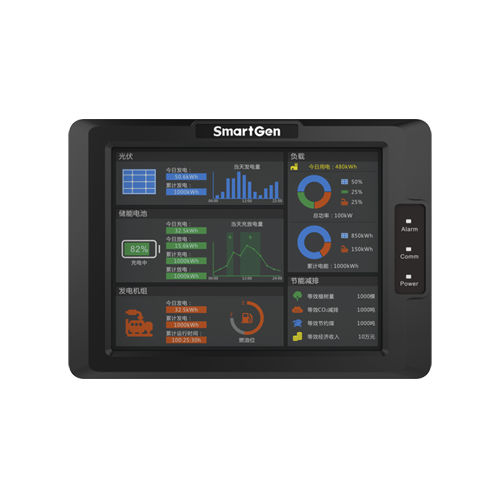

工业控制模块 HMU8-9570

RS485输出

混合能源控制器可用于太阳能、储能电池和发电机组组成的微电网能源管理系统，通过RS485接口进行数据监控。可根据负载大小或储能电池SOC控制系统中的发电机组起停，可通过设置发电机组电压、频率中心点和下垂百分比控制机组输出功率。具有经济和保电两种运行模式。 HMU8-9570混合能源控制器采用8英寸800*600分辨率的电容触摸显示屏，具有中文及英文显示，操作简单，运行可靠。 HMU8-9570混合能源控制器用于逆变器、变流器、发电机组数据的监测和控制，适用于光伏、储能和发电机组组成的微电网混合能源系统，也可用于储能和发电机组组成的混合能源系统。 主要特点如下： 显示模块采用800*600分辨率的8英寸液晶屏幕，人机界面显示，电容触摸屏操作。中文及英文可选界面操作，且可现场选择，方便工厂调试人员试机； 具有电源指示灯、通信指示灯、报警指示灯； 模块拥有10级调光，可针对不同的环境进行亮度调整； 显示模块主页界面可显示PV当天发电量柱形图、储能电池当天充放电曲线图、负载功率和累计电能饼状图； 可显示节能减排参数； 可设置发电机组频率、电压中心点和下垂百分比； 可在模块上设置RS485通信端口参数，在系统掉电时也不会丢失，所有模块参数均可在PC机通过上位机软件进行调整； 具有经济和保电两种运行模式； 具有4个RS485接口、1个CANBUS接口、1个ETHERNET接口； 供电电源范围宽DC(10~35)V，能适应不同的供电环境； 具有USB设备接口，用于升级显示模块固件； 具有USB主机接口，用于升级显示模块的界面图片与字库； 外壳与控制屏之间设计有橡胶密封圏，前面板防护性能可达到IP65； 控制器采用金属卡件固定； 模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
