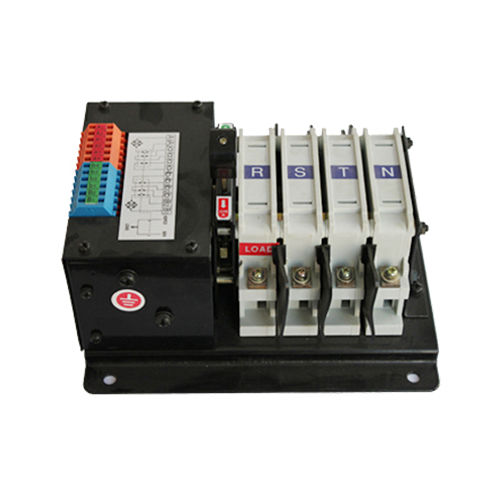

自动转换开关 SGQ63A-125A/N-4P

静态

型双电源切换开关ATS(Automatic Transfer Switch)适用于AC660V 50/60Hz或DC250V以下的场合，两段式PC级开关，结构采用电磁驱动型，可实现两路电源的快速带载切换(切换时间≤80ms)，可用于国家规定的一级负荷，如高层楼宇、邮电通讯、煤矿船舶、工业流水线、医疗卫生、军事设施等。两路电源可以是电网、自启动发电机组、蓄电池等。 结构和特点 SGQ型ATS采用电磁线圈驱动、电气和机械双互锁机构，主回路触头为两静一动结构，动触头采用“V”型设计，从设计上保证了两路电源不会短接； “N”型、“T”型采用双线圈操作机构，“M”型采用单线圈操作机构，线圈仅在切换时通电，可大大延长开关的使用寿命；线圈的控制电源可由主备交流或直流电源提供，无需另加控制电源；开关本体有机械或电气合闸指示，同时又提供无源辅助触点。
