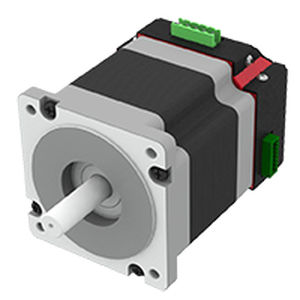

一体化驱动电机 SMD-4.2mini ver.2

直流步进式24V

驱动器SMD-4.2mini V2.1是为步进电机NEMA34尺寸设计的，每相最大电流为4.2安培（SM8680）。带集成驱动器的步进电机SM8680已准备好用于紧凑型步进驱动器的工作。 最新的电路板被用于设计这个更新版本的驱动器V2.1。这些电路为步进电机提供了出色的动态性能，在最高速度下也能实现快速加速和足够的扭矩。内部脉冲发生器使其有可能控制步进电机而无需使用任何外部信号源。 控制方法。 脉冲位置控制（STEP/DIR）。 模拟速度控制（通过电位器）。 微型内置步进驱动器SMD-4.2mini V2.1的主要参数 电源 - 24 - 48 VDC 微步进模式 - 1，1/2，1/4，1/8，1/16，1/32，1/64，1/128 内部发生器的脉冲频率范围 70 - 1200 Hz 其他特点。 - 内置制动电阻，可在高惯性负载下运行 - 可连接外部制动电阻 - 在电流相位控制（执行更高的扭矩和更好的动态）和电压相位控制（更平稳和安静的操作）之间自动切换 - 最高1/128的微步控制（1-1/16-电流相位控制，1/32-1/128-电压相位控制）。 - 保持电流75%-自动减少 - 在脉冲位置控制模式下，可以反转信号ENABLE 带内置驱动器SMD-4.2mini V2.1的步进电机SM8680的主要参数 最大保持扭矩。45 kgf*cm 相位电阻。 0.8欧姆 相位电感。 3.5 mH 电机转子惯性：1400 g*cm2
