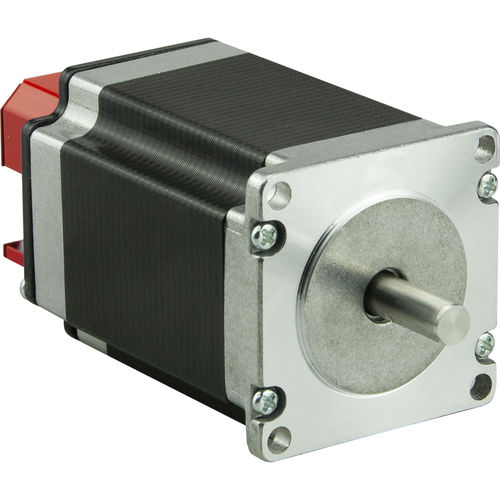

一体化驱动电机 SMD-2.8mini ver.2

双相混合式步进24V

SMD-mini系列第二版的集成控制单元是为两相混合式步进电机设计的，当与该单元一起使用时，形成了尺寸紧凑的非可编程步进驱动器。 第二版的SMD-mini模块是根据提供给控制输入的外部数字信号为电机供电的驱动器。 驱动器通过处理逻辑信号，提供电机所需的速度和旋转方向，以及轴的精确定位。PITCH（脉冲）、DIRECTION（电平）和RESOLUTION（电平）。作为逻辑信号的来源，可以使用频率发生器、PLC、带有LPT端口的计算机等。 驱动器的特点是微步模式，最高可达1/256，主要参数可通过软件设置。建议使用UART-USB转换器将驱动程序连接到计算机。 SMD-2.8mini ver.2驱动器与SM5776电机一起提供。 步进电机SM5776与集成驱动器SMD-2.8mini ver.2的主要参数。 电源 - 12 - 24 VDC 微步模式--1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256。 最大保持力矩：18.9kgf*cm。 相位电阻：1.13欧姆 相位电感。 3.6 mH 电机转子惯性：480g*cm2。
