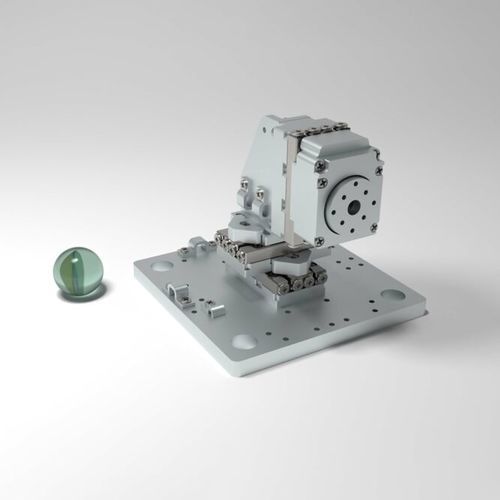

线性位移台 XYZR-XYZ SLC17:30 R SRP20:13

4轴闭合回路高精度

基于三个行程为21毫米的SLC-1730线性平台和一个连续旋转的SR-2013旋转平台，该定位系统能够处理高达1.3N的有效载荷。 机械性能 使用的平台 - 3 x SLC-1730; 1 x SR-2013 行程[-无限 有效载荷[N] - 1.3 安装在面包板上 尺寸[毫米] - 68 x 65 x 57 垂直的中心。地面以上的平台[毫米] - 41.5 (31 ... 52) 直接安装 尺寸[毫米] - 50 x 30 x 52 竖直的中心。地面以上的平台 [mm] - 36.5 (26 ... 47) 在SmarAct模块化系统的范围内，可以提供完全预建和预配置的定位系统。这些预设的定位系统是受客户启发，代表了我们客户最常要求的系统和平台。这些系统的用途非常广泛，可用于各种定位任务。在下文中，展示的系统包括一个面包板适配器。如果希望采用直接安装的方法，所有系统也可以不使用面包板适配器。在这些预定义系统的基础上，结合定制的连接元件和定制的平台，可以实现非常复杂的串行定位系统。下面几页介绍了其中的一些。如果您的应用需要以下未显示的特殊配置，请毫不犹豫地联系我们的应用专家，讨论您的应用要求。
