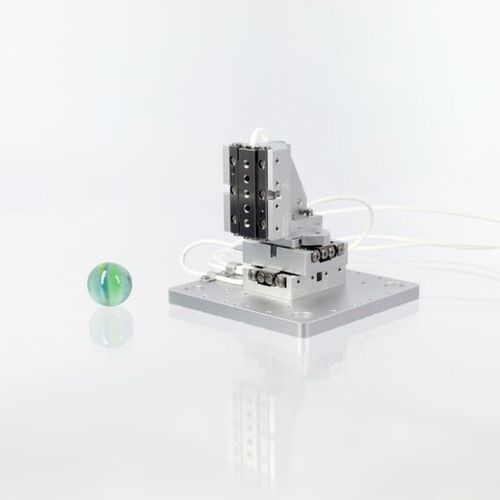

XYZ轴位移台 XYZ-SLC23:30

3轴闭合回路模块化

以三个SLC-1730-W级为基础，采用U形底座，具有更高的机械强度。该系统允许在21毫米的行程范围内定位高达1.5N的有效载荷。 机械性能 使用的台阶 - SLC-1730-W 有效载荷[N] - 1.5 面包板安装 尺寸[mm] - 65 x 65 x 58 (L x W x H) 垂直的中心。地面以上的阶段[毫米] - 42 (31.5 ... 52.5) 直接安装 尺寸[mm] - 38 x 32 x 53 (L x W x H) 竖直的中心。地面以上的平台[毫米] - 37 (26.5 ... 47.5) 在SmarAct模块化系统的范围内，可以提供完全预建和预配置的定位系统。这些预设的定位系统是受客户启发，代表了我们客户最常要求的系统和平台。这些系统的用途非常广泛，可用于各种定位任务。在下文中，展示的系统包括一个面包板适配器。如果希望采用直接安装的方法，所有系统也可以不使用面包板适配器。在这些预定义系统的基础上，结合定制的连接元件和定制的平台，可以实现非常复杂的串行定位系统。下面几页介绍了其中的一些。如果您的应用需要以下未显示的特殊配置，请毫不犹豫地联系我们的应用专家，讨论您的应用要求。
