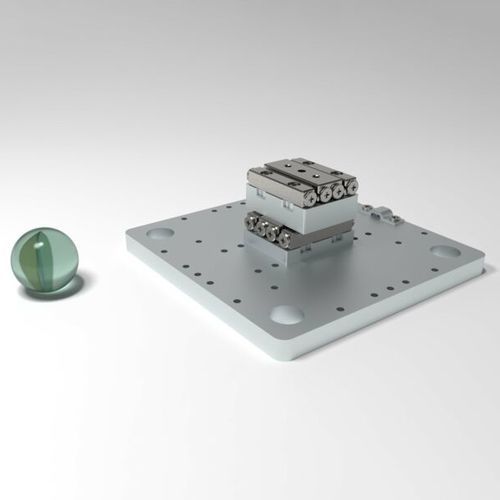

小型位移台 XY-SLC17:22

线性双轴闭合回路

基于两个SLC-1720小型化线性平台，每个平台的移动范围为12毫米，该系统能够处理高达20牛的有效载荷。 在SmarAct的模块化系统范围内，可提供完全预建和预配置的定位系统。这些预设的定位系统是受客户启发，代表了我们客户最常要求的系统和平台。这些系统的用途非常广泛，可用于各种定位任务。在下文中，展示的系统包括一个面包板适配器。如果希望采用直接安装的方法，所有系统也可以不使用面包板适配器。在这些预定义系统的基础上，结合定制的连接元件和定制的平台，可以实现非常复杂的串行定位系统。下面几页介绍了其中的一些。如果您的应用需要以下未显示的特殊配置，请毫不犹豫地联系我们的应用专家，讨论您的应用要求。 机械 自由度 - 2 使用的级数 - SLC-1720 有效载荷[N] - 20 电路板安装 尺寸[毫米] - 65 x 65 x 24 (长 x 宽 x 高) 平台离地高度[mm] - 24 直接安装 尺寸 [mm] - 22 x 22 x 19 (L x W x H) 地面以上的平台高度[毫米] - 19
