让皮带轮和链传动对中的精密工具
该工具有两个组成部分:一个激光发射单元和三个被动目标。每个目标均可通过强磁铁快速方便地连接到皮带轮或链轮的内侧或外侧。TKBA 11 可用于大多数使用 V 型皮带、联组带和多楔带机器同时也适用于的链轮。激光线会从发射单元投射到固定在另一头皮带轮上的被动目标。然后,该工具会对垂直角度、水平角度和平行偏差进行校正 — 包括这三者的组合。

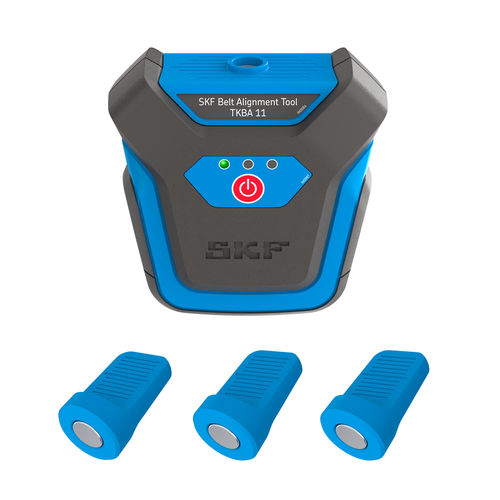

一个激光发射器与三个被动目标
使用红色激光二极管,可以在 3 m (10 ft) 以内的距离使用
快速、简便的安装
简化的对中过程
同时对张力和对中进行调整
适用于大多数使用 V 型皮带、联组带、多楔带以及配备链轮的机器
典型应用
SKF 皮带对中仪常用于发电厂、回收设施、化工厂和食品饮料生产。
皮带传动的应用范围很广,包括暖通空调、泵装置、造纸厂、面粉厂、车床、铣床和输送机。链轮驱动通常用于农业机械、压缩机和发动机凸轮轴。
准确对中皮带传动和链条传动有助于减少皮带、滑轮、链条以及链轮的磨损。除了延长皮带和滑轮的寿命外,精确对对中可以减少机器的振动。它通常可以带来的好处包括提高机器性能,减少非计划停工时间和降低能源成本
