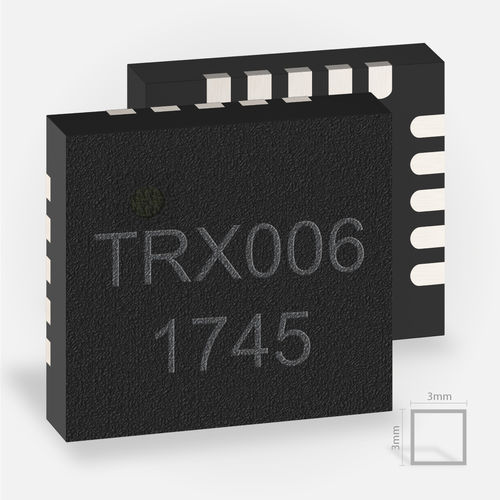

雷达收发器 TRX_024_006

RFISM波段模拟

IC模块TRX_024_006和TRX 024_007是紧凑的模拟雷达前端，用于24.00和24.25GHz之间的ISM波段。为了适应广泛的应用，它们可以在CW和FMCW模式下运行。它们的主要应用是短距离设备（SRD），距离可达20米。对于带有光束透镜的装置，这一操作距离可以增加到200米。另一个部署领域是用于（油罐）液位探测雷达（T）LPR。 两个射频收发器IC，TRX_024_006和TRX 024_007都具有两个级别的放大和增益，可以通过控制引脚分别选择发射器和接收器分支。一个单独的输出提供内部VCO的频率参考，其比例为基频的1：32（TRX_024_006）或1：8（TRX_024_007）。这允许例如优化设置，以部署成本效益高的PCB材料。 这些雷达MMIC的传输可以通过tx分支中的一个使能引脚来关闭。在低占空比和短升压时间（低至100μs）的操作模式下，可以实现最低的功耗。
