雷达收发器 TRA_120_045

模拟

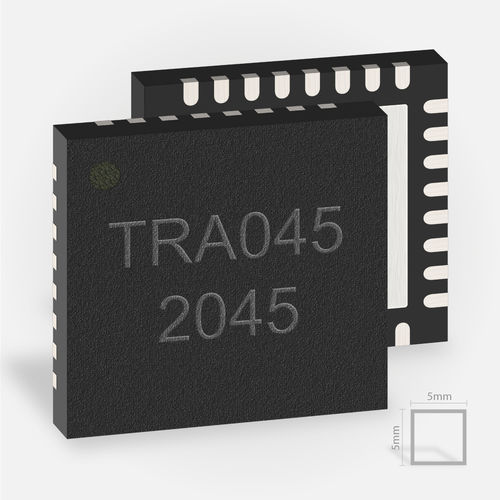

TRA_120_045的工作频率为113.9 GHz至134.1 GHz，因此具有极高的频带宽度。这使得测量的分辨率小于1毫米。尽管该MMIC具有这些突出的价值，但它的尺寸只有5 x 5 mm²，采用标准的QFN32封装。RX和TX通道的天线被设计成直接在芯片上的偶极子。高度集成的结构使其外形尺寸小，信号路径上的损耗特别低。 应用 基本上，这个雷达芯片提供速度和距离测量的信息。这些都是以模拟信号的形式输出。由于高频带宽度，特别是高灵敏度的应用可以提高到一个新的水平。其结果是提高了分辨率，这使得在材料测试中找到最小的杂质成为可能，以更高的精度扫描表面或更准确地定位工具。甚至生命体征（心跳、呼吸）的检测也能从高带宽中受益，并导致更可靠的结果。 TRA_120_045的一般工作距离可达5米。当与介质透镜结合使用时，根据不同的应用，这一距离可增加到100米。 不处理PCB上的高频 在宽频芯片内，高频信号已经被转换为较低的频率。路由和信号处理可以在低成本的FR4板上完成，因为模拟信号的最大频率是2GHz。2 GHz的模拟信号被输出。这使得TRA_120_045可以很容易地与其他元件集成在一块PCB上进行电压控制或信号处理。
