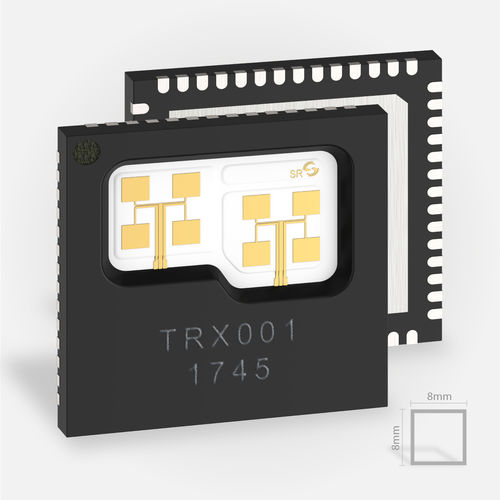

雷达收发器 TRX_120_001

集成电路

雷达MMIC TRX_120_001采用了混合集成贴片天线的概念来支持雷达波束的指向性。条形芯片本身也可以与客户方的单独天线解决方案相结合。也请看我们的单片集成MMIC雷达TRX_120_002。 应用 雷达芯片以模拟信号的形式为物体提供距离和速度测量信号。包括随后在客户处进行的外部信号评估，可能的应用是调查材料表面，测量层厚度和测量对象的其他属性。120-GHz收发器雷达前端的主要应用领域是操作范围达10米的短程雷达系统。通过使用介质透镜或镜子，范围可以增加到100米以上。 在PCB上不需要处理高频率 在雷达前端，高频雷达信号已经在集成电路中被转换为较小的频率。它作为模拟信号输出，频率最高为2GHz。2 GHz。这允许在具有成本效益的PCB上对所有信号进行路由和信号处理。因此，它可以在标准的FR4板上实现，并与其他用于控制回路的IC元件相结合，用于电压稳定、频率调制和AD转换。
