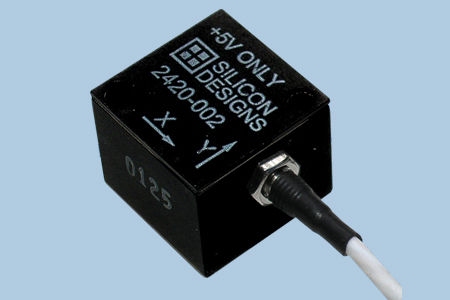

三轴加速度计 SDI 2420

MEMS

描述 模型2420三轴过载信号器模块被认为使用与模型 3320 G-LOGGERTM加速度承购系统。 2420包含三 正交以a为特色的登上的模型1010过载信号器 micromachined电容感觉元素，习惯集成电路感觉 放大器和斯格码三角洲A/D交换器。 它提供适合的TTL/CMOS 测量的加速度的输出信号在商业或产业环境里 并且为零为专门制作中频的仪器工作应用。 正极化的铝盒是被密封的环氧和通过二#8容易地登上(或 M4) 螺丝。 它是相对地厚脸皮的对温度变化和梯度。 任意定标板料(2420CAL)和周期性定标检查也是 可利用。 操作 模型2420导致密度脉冲的三数字式一串脉冲产品(脉冲的数字每 其次)与应用的加速度是比例。 它从唯一+5伏特电源和100kHz经营到1MHz， 适合的TTL/CMOS，时钟。 三产品中的每一是ratiometric对钟频和独立 电源电压。 “Z”轴是垂直的对包裹的底部，与正面加速度 定义作为推挤在包裹的底部的力量。 “X”和“Y”轴方向在盖子被标记 当正面加速度被定义成加速度朝轴箭头的方向。 外在数字线路司机能 使用驾驶长的缆绳或，当使用在一个电子喧闹的环境。
