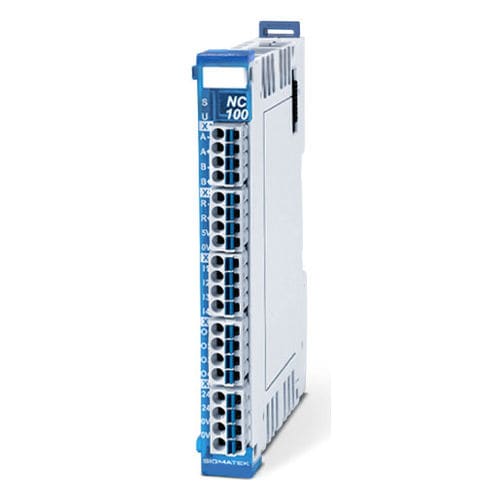

数字I/O模块 NC 100

RS422TTL4路数字输入

1 个增量式编码器 可选 TTL 或 RS422 信号（16 位） 编码器电源 +5 V DC 4 个数字输入（+24 V DC/3.7 mA/10 µs） 4 个数字输出端（+24 V DC/2 A） 对于 S-DIAS 系统，E...N Macros 可用于简单地集成到控制柜中。 性能数据 电源电压 +24 伏直流（+18-30 伏直流） 数字输入 类型 - 标准 标准 数量 - 4 4 输入电压 +24 伏直流（+18-30 伏直流） 输入电流 3.7 mA（+24 V 直流电压 输入延迟 通常为 10 µs 数字输出 类型 - 标准 标准 数量 - 4 4 防短路、限流 - 是 有 最大负载电流/通道 2 A 最大总电流 6 A 输出电压 一般为 +24 V 直流 增量式编码器输入 数量 1 输入信号 增量式编码器信号 RS422（A、/A、B、/B、R、/R） RS422 信号（120 Ω 终端） 增量式编码器信号 TTL（A、B、R） TTL 信号（1200 Ω 上拉） 输入频率 最大 125 kHz 计数器频率 - 最大 最大 500 千赫 分辨率 - 16 位 16 位 信号分析 4 端口 电源 +5 V DC/0.2 A 短路保护
