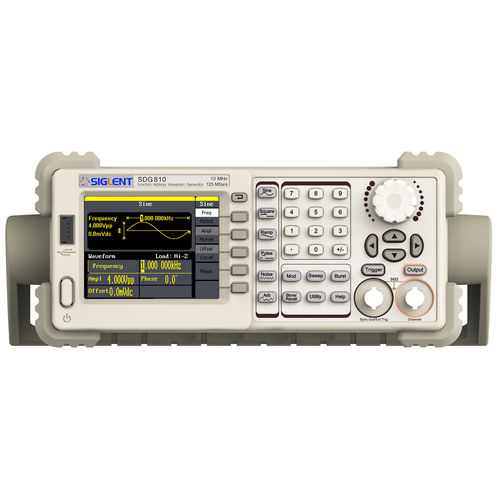

任意波形发生器 SDG800 Series

函数脉冲数码

多种类型波形输出。SDG800支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出 · 正弦波——最大输出频率30 MHz · 方波特性——占空比可达20%-80%；上升时间小于24 ns · 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns · 三角波特性——对称性0%-100%可调 · 直流信号——0到±10 V输出 创新的 EasyPulse 技术 DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势： · 脉冲频率最高可达5 MHz · 上升和下降时间分别可设置，最快可达20 ns · 脉宽精细可调，最小可达48 ns · 低抖动 复杂信号生成能力 SDG800具有强大的波形生成能力，可以完成各种信号调制、波形扫描、猝发输出以及信号合成，支持内部、外部和手动等触发源。 · 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制 · 支持线性和对数的扫频方式 · 支持“N循环”和“门控”脉冲串猝发方式 任意波形输出 · 16 Kpts的任意波形长度 · 14 bit 垂直分辨率 · 内置 46 种任意波形 · 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。
