真空断路器 3AK7 series

大电流高电压中电压

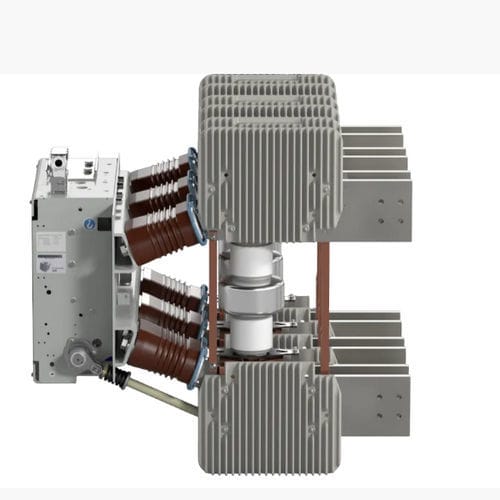

3AK7 系列真空断路器的电压范围为 7.2 至 17.5 千伏。真空断路器的结构非常紧凑，极心间距仅为 210 毫米或 280 毫米，机械强度高，所需空间小，非常适合在中压开关柜中使用。高压型和发电机型真空断路器的尺寸相同，可用于符合 IEEE 规格的小型发电机开关应用，电流最高可达 50 kA，也可用于高压应用。 功能强大的 3AH3 真空断路器是市场上首款 63 千安和 72 千安真空断路器，经测试符合 IEEE C37.013 标准，负载电流最高可达 12,000 A，短路电流最高可达 100 kA。除标准设计外，我们还可提供带有独立开关单元的分相型号。3AH3 真空断路器的主电流通路电阻低，在无强制冷却的情况下工作电流可达 6,300 A，在有强制冷却的情况下工作电流可达 8,000 A。这些模块化真空断路器还可以使用特殊的冷却元件进行水平安装，并适用于现有系统的改造。 3AH4 系列紧凑型真空断路器的设计电压最高可达 40.5 kV，可处理多达 120,000 次开关操作。这些断路器只需极少的维护（10,000 次开关操作后给驱动器涂抹润滑脂，30,000 次开关操作后更换真空管），就能在整个使用寿命内保持可靠性，尽管它们面临着苛刻的机械要求。
