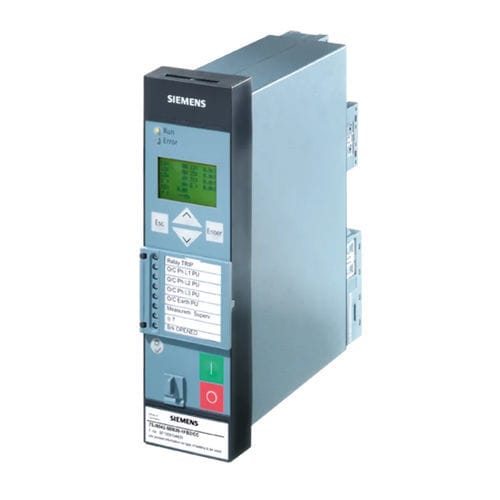

差动保护继电器 SIPROTEC 7SD80
电压温度超载

差动保护继电器
差动保护继电器
添加到我的收藏夹
添加到产品对比表


产品规格型号

测量/保护电流值
电压, 超载, 相位比较, 跳闸电路, 温度
应用
传输线
安装类型
面板安装
其他特性
数字, 可编程, 差动, 可配置, 集成变压器

产品介绍

线路差分保护 SIPTEC 7SD80 专为电力电缆和架空线路的选择性线路保护而设计,适用于所有类型的起点配置。 实现的相位比较算法是一种快速稳定的工业和配电网线路保护方法。 保护接口通信直接进行,无需外部设备通过铜线、光纤或两者兼具冗余。 广泛的非定向和定向功能可以作为应急功能以及备用功能同时应用。 例如,SIPTEC 7SD80 通过反向联锁实现了网格电网和母线保护的简化和成本节约概念。 特点 即使继电器之间的通信失败,也能保证快速和选择性跳闸。 职能范围包括保护职能以及控制和监测职能。 与变电站控制系统的互操作连接是通过 IEC 61850 等标准协议提供的。 通 过以太网冗余协议(PRP、HSR、RSTP)来完成保护冗余及其通信的一般概念,从而增加了系统的总可用性。 集成的调试帮助功能和简单的设置可缩短调试时间。 硬件 •4 电流变压器 •0/3 电压变压器 •3/5/7 二进制输入(使用软件配置阈值) •5/8 二进制输出(2 个转换) •1 寿命触点 • 可插拔电流和电压端子。

---

PDF产品目录
