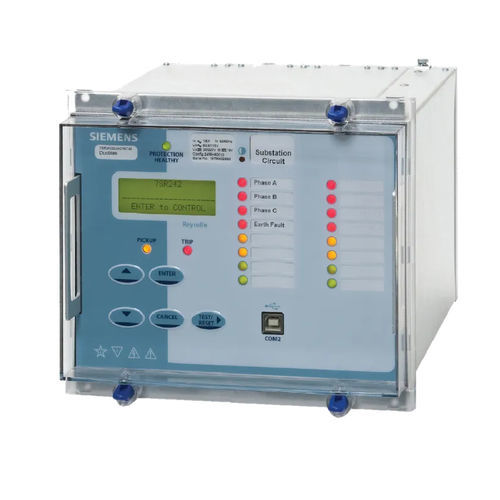

相位顺序保护继电器 Reyrolle 7SR242

过压欠压接地漏电

7SR242 用作保护、控制和监控继电器，用于所有矢量组、主配置/连接和接地连接的两个绕组变压器。 特点 继电器功能还允许其应用于自动变压器和反应器保护方案。 继电器安装在 E8 或 E10 大小的情况下。 集成逻辑可实现继电器模拟输入和二进制输入/输出电路的最佳配置。 可通过数据通信通道访问保护、控制、仪表和计量功能。 提供用于本地 PC 连接的前置 USB 端口或用于远程连接的后置电气 RS485 端口。 还提供额外的后端口选项。 • 冷负载设置 • 八个设置组 • 密码保护-2 级 • 用户可编程逻辑 • 自监控 • 断路器跳闸计数器 • 故障、事件和波形记录 保护功能 • 过流 (24) • 欠压/过压 (27/59) • 欠流 (37) • 负相序过流 (46NPS) • 热过载 (49) • 过流 (50, 51) • 接地故障 (50G, 50N, 51G, 51N) • 中性电压位移 (59N) • 高阻抗 REF (64H) • 偏置差分 (87BD) • 高设置差分 (87HS)
