结构紧凑的测量轮系统,高度灵活且易于安装

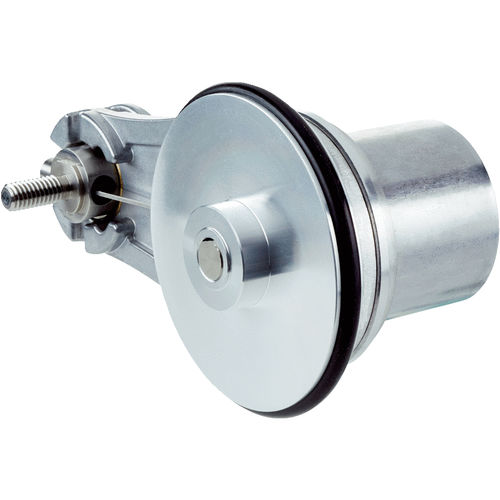

DBV50 测量轮编码器是一种测量直线运动的测量轮系统。它由 DBS50 增量式编码器、直径为 200 毫米的铝制测量轮和弹簧臂组成。每个脉冲的最大分辨率为 0.08 毫米。弹簧臂的最大弹簧行程为 14 mm,最大弹簧力为 20 N,具有方便的预紧力设置功能,可重复设置弹簧预紧力。弹簧行程限制器可防止弹簧过载。编码器可旋转并安装在弹簧臂的两侧;电缆的布线可根据应用进行调整。测量轮系统可提供多种电气接口、连接设施和分辨率。
优点
测量轮系统结构紧凑,节省空间,安装深度小
弹簧行程大,压紧力大,可补偿被测表面的不平整度
弹簧预紧力的设置简单、可重复
限制弹簧行程,防止弹簧超载,从而避免系统故障
编码器安装在弹簧臂上有多种选择,因此非常适合各种应用场合
采用可靠的编码器,径向载荷大,运行可靠
多种电气接口、连接设施和分辨率
---
