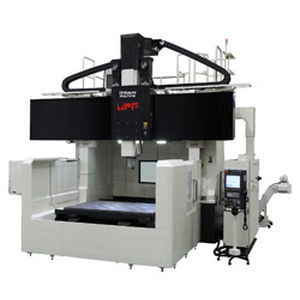

3轴CNC加工中心 MPF-F series立式双柱式BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 主轴头
- BT 50
- 工具数量
- 90工具
- 其他特性
- 高速, 高效率, 高刚性
- X轴
最少: 1,400 mm
(55.12 in)最多: 5,500 mm
(216.54 in)- Y轴
2,100 mm, 2,600 mm, 3,100 mm
(82.68 in, 102.36 in, 122.05 in)- Z轴
715 mm
(28.15 in)- 转速
最少: 40 rpm
(251 rad.min-1)最多: 10,000 rpm
(62,832 rad.min-1)- 输出功率
5.5 kW, 7.5 kW
(7.48 hp, 10.2 hp)- X轴进给速度
20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)- Y轴进给速度
30,000 mm/min
(20 in/s)- Z轴进给速度
20,000 mm/min
(13 in/s)- 最大台面负荷
10,000 kg, 20,000 kg
(22,046 lb, 44,092 lb)- 放置精度
0.007 mm
(0.00028 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
21,200 kg, 23,500 kg, 30,200 kg
(46,738 lb, 51,808.63 lb, 66,579.6 lb)- 整体长度
5,150 mm, 5,750 mm, 6,250 mm
(202.8 in, 226.4 in, 246.1 in)- 整体宽度
4,420 mm, 5,700 mm
(174 in, 224.4 in)- 总高度
5,350 mm
(210.6 in)
产品介绍
龙门加工中心最适合于高速和高效率的加工操作
主要特性
充分考虑了资源和环境因素的最新精锐节能机床
大幅度降低了空气消耗。
完全消除了油雾向空气中的扩散。
采用节能 Z 轴双丝杆，不需要平衡装置。
高速和高刚性实现了高生产率
快进 30m/min ( X,Y軸 )。
主軸转速 40 - 10000min-1。
筒式主轴，易保养
径为190mm的长鼻端主轴，同时实现接近性和重切削。
加工范围广，占地面积小
龙门宽 2100mm的机床，占地面积小至 20m2，小于具备等量加工范围的立式加工中心。
集成式铸造立柱和高刚性横梁（π 框架）为机器刚性奠定了基础
最新锐数控系统 TOSNUC 999
最新锐数控系统 TOSNUC 999，具有操作性简单及丰富的功能。
