目标应用
--工业控制计算机
AD播放器;超薄AIO机;监控系统;HTPC;VOD;IPC;POS等。
基本特征

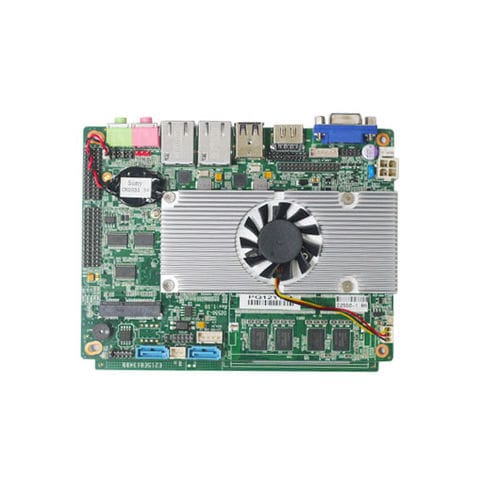

--嵌入式高性能工业主板。
--全钽电容设计,板载DDR3 2GB内存,最大可达6GB。
--支持WIFI,3G SIM卡,支持Mini SATA,效率更高。
--支持电源开机/即插即用,定时开机。
--支持24bit单通道LVDS输出,支持VGA和LVDS异步显示。
--可靠、高稳定性、低噪音、低功耗,非常适合AD播放器/AIO机/IPC/VOD/车载电脑/HTPC等。
主要特点
--板载英特尔Intel Atom D2550处理器
-- 英特尔D2550+NM10芯片组
-- 板载2GB DDR3
--支持VGA+HDMI+LVDS
--内置2*RTL8111E-VL,10/100/1000Mbps,2个LAN。
--1xMini PCIe支持Wifi(3G模块可选)
--2*SATAII
--6*COM
--1* Mini SATA (支持SSD)
--1*LPT头
-- 外形尺寸3.5英寸,迷你ITX 115mm×155mm。
CPU -
英特尔®凌动处理器D2550双核四线程。
芯片组-
Intel® l Atom D2550+NM10芯片组
集成图形 -
内置Intel GMA3650图形核心(DVMT最大384MB)
记忆--
板载1333 DDR3 2GB内存,最大可达6GB。
扩展插座...--。
1*mini PCIE for WIFI;1*mSATA。
老虎机 -
1*SIM卡槽
储存-
2*SATA;1*IDE
音频 -
板载高清ALC662芯片,提供6通道输出。
网络 -
2*Realtek RTL8111EL PCI-E千兆以太网局域网,支持RTL/PXE无盘启动。
USB-
8*USB 2.0/1.1(2个外置;6个内置)
LVDS-
板载24位单通道LVDS连接器
BIOS...--。
AMI EMI 16MB SMT/DIP-SPI 闪存 ROM
后面板I/O-
2*USB 2.0/1.1 端口
- 1* DC 12V连接器
- 2* RJ45端口
- 1*音频I/O端口
- 1*VGA
---
