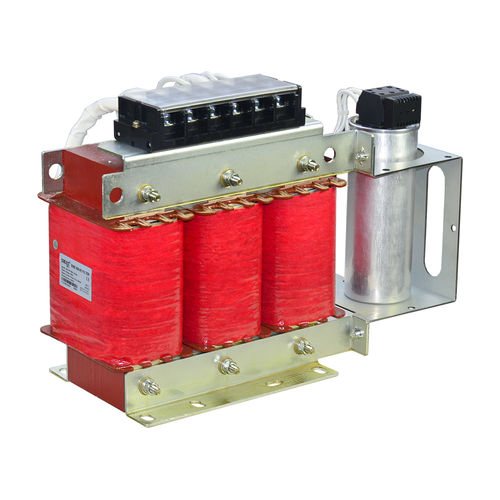

正弦滤波器 SKS-SF-0091-4A/05

低通被动三相

正弦波滤波器特点: 电压等级：三相三线额定电压380-500V，允许偏差±10% 电压波形畸变率：THDv<5% 电机频率：0-120Hz 开关频率：2kHz - 16kHz(视型号而定) 谐振频率：小于0.5倍开关频率 压降：≦10%（50Hz）在额定电流下 电机线缆长度最长可达2000米 效率：98% 至 99% 防护等级：IP21； 绝缘等级：F级； 过载能力：1.5倍额定电流一分钟，1.2倍 一小时 耐压: 直流2240V,2秒(线到线)/直流2720V,2秒(线到外壳) 抗电强度：AC4000V/5mA/60S 散热：强制风冷 负载形式：典型电机负载;标准升压变压器;其它线性负载 运行温度：-10～+50（℃）；储存温度：-40～+65（℃）；环境湿度：0～98(%）不凝露；海拔高度：<2000M 正弦波滤波器的作用： 1.延长电机寿命； 2.保护电机绝缘； 3.减小电机轴承电流； 4.增加传输距离； 5.提高系统可靠性； 6.应用该滤波器后普通电机可以取代变频电机； 7.对电磁干扰的抑制效果好； 8.由于变频器的输出含有高频谐波，增加了动力电缆及电机的损耗；同时极高的dv/dt会引起数MHz的辐射干扰；如果电机需要长线传输时(电机线缆超过50米)，由于行波反射引起电机端电压叠加，使电机绝缘破坏，甚至使电缆爆裂； 9.对于谐波电流，可以通过改变调制方式，降低谐波分量但并不能完全消除。由dv/dt引起的射频干扰，可以加装dv/dt电磁滤波器，但只能对一定长度的电缆有效，并不适合任意长度的电缆； 10. 能同时解决以上问题的有效方法使在变频器输出侧加装正弦波滤波器，将SPWM调制波滤波成近似正弦波的电压波形，正弦波滤波器由高频出线电抗器，RC回 路，共模电抗器组成。可以有效的抑制高频损耗及dv/dt射频干扰，并使电机和变频器的线缆延长至500米，甚至使2千米。 正弦波滤波器的应用领域： 通风设备，输送机，泵，风力发电 采暖通风与空调装置、压缩机 电梯，起重机，风电，UPS，EPS 电机到驱动器的线缆比较长 电机驱动器并联多台电机 中压应用（部署在升压变压器的前面）
