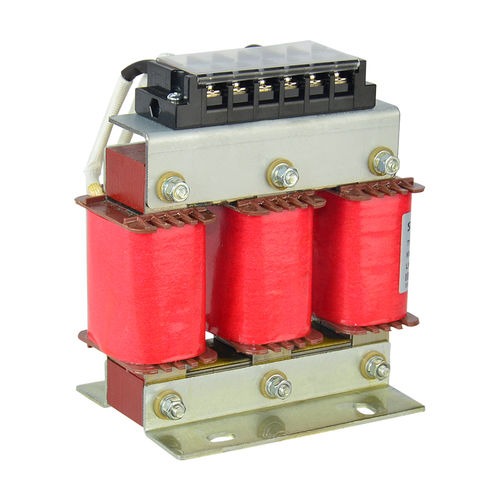

载荷扼流圈 SKS-OCL-0020-AL/4

磁性绕线铁氧体

三相交流输出电抗器简述： 三相交流输出电抗器用于变频器的输出端起到平滑滤波、降低瞬变电压dv/dt、延长电机寿命、降低电机噪音及涡流损耗、降低输出高次谐波造成的漏电流、保护变频器内部功率开关器件等作用。 三相交流输出电抗器材质特点： 电抗器可以根据客户使用频率的高低合理选取磁性材料（硅钢片，铁氧体，非晶铁心，磁粉芯）； 采用了高性能的箔式绕组结构，具有直流电阻小，抗电磁力能力强，短时间过载能力强； 采用高性能的F级以上的复合绝缘材料，使产品在严酷的工作条件下依然可以保持可靠的性能； 电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。 三相交流输出电抗器系列的特点： 额定工作电压：380V/690V/1140V 三种可选 工作频率：50/60Hz 电流范围：5-1600A 工作环境温度：-25℃-50℃ 抗电强度：铁芯-绕组3000VAC/50HZ/5Ma,10S无飞弧击穿； 绝缘电阻：铁芯-绕组直流1000V,绝缘阻值≥100MΩ； 电抗器噪音：小于65dB(与电抗器水平距离点1米测试）； 防护等级：IP00； 绝缘等级：F/H； 产品执行标准：GB19212.1-2008 GB19212.21-2007 GB1094.6-2011. 三相交流输出电抗器应用行业： 变频器行业、起重机、卷扬机、冶炼、轧钢设备、港口设备、塔吊。
