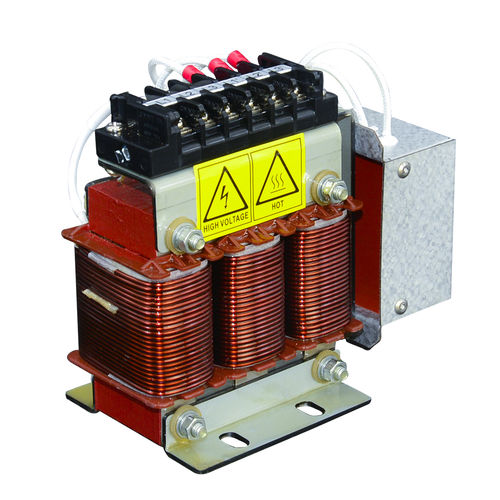

低通滤波器 SKS-DVT-0008-4C/10

被动du/dt

DV/DT滤波器简述: DV/DT滤波器用于降低电机端电压的DV/DT值，使其符合电机和电缆的DV/DT要求。DV/DT可以理解为单位时间电压的变化幅度。DV/DT滤波器主要用于变频器与电机的长线连接，变频器输出的电压波形是PWM波，波形比较陡，因为长线连接时电缆的分布电容和分布电感使电机端的电压瞬间到达甚至超过2000V/US，会破坏电机和电缆的绝缘，导致电机和电缆过热，容易使电机烧毁。使用DV/DT滤波器可以把DV/DT降低到500μS以下。 DV/DT滤波器与正弦波滤波器的对比： 1，DV/DT滤波器可以把DV/DT值控制在1000μS以下，正弦波滤波器可以控制在50V/Us以下。 2，变频器输出的波形为PWM波，是介于方波和正弦波之间的波形，加上正弦波滤波器之后，会把PWM波改造成比较像正弦波的波形；DV/DT滤波器没有这个功能。 3，实现变频器的远距离传输。一般情况下，国产的变频器与负载的连线的长度，超过50米，就必须要加DV/DT滤波器，如果对变频器输出波形有要求的话，就要加正弦波滤波器；对于进口变频器来讲，一般情况下，距离超过100米，就要加DV/DT滤波器或者正弦波滤波器。 4，正弦波滤波器比较贵，一般情况下，如无波形要求，加个DV/DT滤波器就够了。超长距离传输请选用西凯士正弦波滤波器，可以延长传输距离，最长可以达到2km。 DV/DT滤波器特点: 电压等级：400V DV/DT≤1000μS 防护等级：IP00； 绝缘等级：F级； 过载能力：1.5倍额定电流一分钟，1.2倍 一小时 抗电强度：AC4000V/5mA/60S 散热：自然风冷 运行温度：-10～+50（℃）；储存温度：-40～+65（℃）；环境湿度：0～98(%）不凝露；海拔高度：<2000M DV/DT滤波器的作用： 1.有效降低变频伺服电动机端的dV/dt电压； 2.防止传输电缆和伺服电机线圈的过早老化和击穿； 3.延长伺服电机的使用寿命，提高伺服的可靠性和正常运行时间 4.降低对邻近设备或线路的干扰传播； 5.减小电机接地泄露电流 6.减小打开滤波器与电机之间的接触器所引起的干扰 7.有效降低伺服电机端脉冲尖峰电压 8.输出满足IEC 60034-17, 60034-25要求
