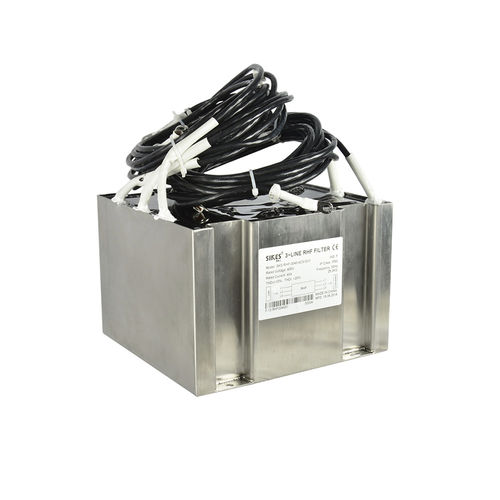

低通滤波器 SKS-RHF-0040-4C5/12V1

被动正弦谐波

西凯士轨道交通专用谐波滤波器简述: 轨道交通专用谐波滤波器利用电磁感应及电抗器原理，选用高性能的滤波电容器及高线性度的滤波装置，组合成滤波补偿系统，在吸收系统中主要的谐波分量的同时，补偿无功功率。将动态无功补偿，滤波功能熔为一体，可以快速跟随负荷变化，具有抑制电流波动，吸收电网谐波和补偿无功功率三个主要功能。被用于减少轨道交通系统产生的非正弦波电流。防护等级IP65，适应轨道交通高温、多水汽的工况。 西凯士轨道交通专用谐波滤波器特点: 电压等级：三相三线额定电压380-500V，允许偏差±10% 防护等级：IP65 谐波治理：THDi0.9 滤波效果：符合IEC61000，GB/T14549-93 运行温度：-10～+50（℃）；储存温度：-40～+65（℃）；环境湿度：0～98(%）不凝露；海拔高度：99%； 3、保证在谐波滤波器的输入端电流和电压畸变率符合1EEE 51 9标准的要求； 4、在谐波滤波器的输入端电流总需求畸变率(TDD)不超过1EEE 51 9标准中表10.3规定的限值； 5、由于具有非常低的容性无功功率，甚至在空载时也能很好地与柴油发电机组配合使用； 6、低容性无功功率也无须使用电容投切接触器(需要时也可加)； 7、在正常的负载范围内，功率因数保持在超前0.95～滞后0.98之间(40～100%负载)； 8、不会与电力系统的其他元件产生共振，不会吸收线路侧的谐波； 9、能抑制整流换向电压波形缺口、开合电容器组或其他快速变化负载产生的过电压； 10、消除谐波后改善了整个系统的功率因数； 11、在只有变频调速器负载的场合，适合向多台变频调速器同时供电； 12、减少了变频调速器(VSD)产生的无线电传导干扰； 13、有适合交流传动、直流传动或其他可控整流装置的各种规格的Line reactor滤波器可供选择。 西凯士无源谐波滤波器的应用领域：轨道机车、有轨电车
