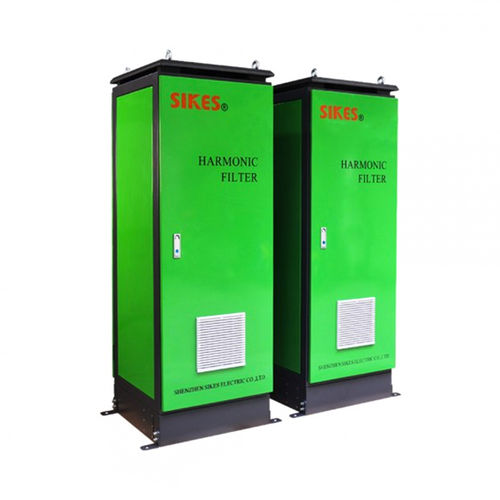

低通滤波器 SKS-OSK-0188-4CB5/10

被动三相谐波

西凯士无源谐波滤波器产品简述: 西凯士无源谐波滤波器利用电磁感应及电抗器原理，选用高性能的滤波电容器及高线性度的滤波装置，组合成滤波补偿系统，在吸收系统中主要的谐波分量的同时，补偿无功功率。将动态无功补偿，滤波功能熔为一体，可以快速跟随负荷变化，具有抑制电流波动，吸收电网谐波和补偿无功功率三个主要功能。被用于减少工业电网中由变频器、伺服驱动器、UPS等产生的非正弦波电流。 西凯士无源谐波滤波器产品特点: 电压等级：三相三线额定电压380-500V，允许偏差±10% 额定功率：110kw 谐波治理：THDi<5%，谐波次数2n-1=1～40 频 率：50±5(Hz)； 技术标准：符合IEC61000，GB/T14549-93，IEEE 519 操作温度：-5～+70（℃）；储存温度：-25～+40（℃）；环境湿度：0～98(%）不凝露；海拔高度：99%； 3、保证在谐波滤波器的输入端电流和电压畸变率符合1EEE 51 9标准的要求； 4、在谐波滤波器的输入端电流总需求畸变率(TDD)不超过1EEE 51 9标准中表10.3规定的限值； 5、由于具有非常低的容性无功功率，甚至在空载时也能很好地与柴油发电机组配合使用； 6、低容性无功功率也无须使用电容投切接触器(需要时也可加)； 7、在正常的负载范围内，功率因数保持在超前0.95～滞后0.98之间(40～100%负载)； 8、不会与电力系统的其他元件产生共振，不会吸收线路侧的谐波； 9、能抑制整流换向电压波形缺口、开合电容器组或其他快速变化负载产生的过电压； 10、消除谐波后改善了整个系统的功率因数； 11、在只有变频调速器负载的场合，适合向多台变频调速器同时供电； 12、减少了变频调速器(VSD)产生的无线电传导干扰； 13、有适合交流传动、直流传动或其他可控整流装置的各种规格的Line reactor滤波器可供选择。 西凯士无源谐波滤波应用领域： 直流快速充电装置 采暖通风与空调装置 排风及水泵系统 工业自动化和机器人设备 交流和直流马达驱动器、变频器 前置六脉冲整流器的设备 测试报告： 测试负载: 110kw (满载)
