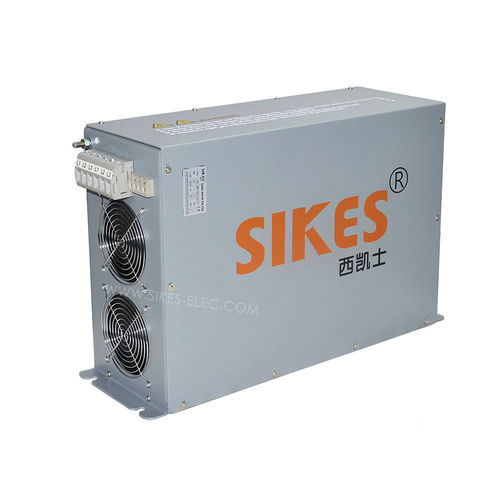

低通滤波器 SWF Series

被动正弦

正弦波滤波器简述: 西凯士正弦波滤波器应用于众多变速器系统里面的马达驱动（尤其在变频器或者开关电源装置中），无源型滤波器设计用来转换由变频器等产生的非正弦电压，使电压波形形成一个近似于正弦波的波形。主要在380到480V的工业电网中应用。因为该滤波器的压降远远低于目前市场的标准，它能够保证非常高的电机输入端电压。它能够减少噪音并且保护相对比较敏感的电机，允许使用非常长的电机线缆，最长可达2000米。典型应用行业：冶金、煤炭、石化、水处理、新能源等。 一般情况下，国产的变频器与负载的距离，超过50米，就必须要加电抗器，如果对变频器输出波形有要求的话，就要加正弦波滤波器；进口变频器只要距离超过100米，就要加正弦波滤波器。这个距离指的是连线的长度。正弦波滤波器的制造成本比较高，通常情况如无特殊要求，选用变频器专用滤波器或者输出电抗器就可以了。 正弦波滤波器特点: 电压等级：三相三线额定电压380-500V，允许偏差±10% 电压波形畸变率：THDv<5% 电机频率：0-120Hz 开关频率：2kHz - 16kHz(视型号而定) 谐振频率：小于0.5倍开关频率 压降：≦10%（50Hz）在额定电流下 电机线缆长度最长可达2000米 效率：98% 至 99% 防护等级：IP21； 绝缘等级：F级； 过载能力：1.5倍额定电流一分钟，1.2倍 一小时 耐压: 直流2240V,2秒(线到线)/直流2720V,2秒(线到外壳) 抗电强度：AC4000V/5mA/60S 散热：强制风冷 负载形式：典型电机负载;标准升压变压器;其它线性负载 运行温度：-10～+50（℃）；储存温度：-40～+65（℃）；环境湿度：0～98(%）不凝露；海拔高度：<2000M
