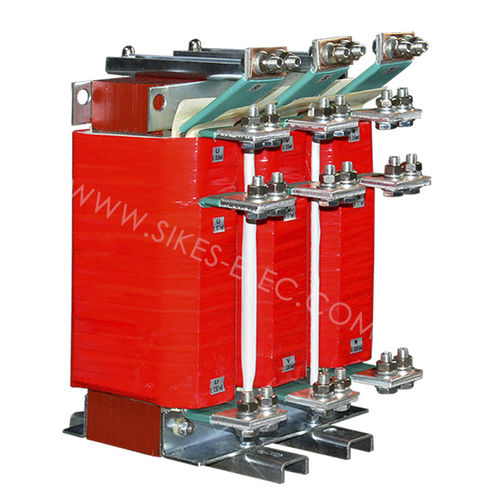

过滤线圈

DC/AC三相线路

三相输入电抗器简述： 输入电抗器是限流设备，用于驱动 器的输入侧，保护交流驱动器不受瞬态超压的影响。有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入电流波形的作用。变频器输入电抗器安装 于电源和变频器输入线之间,限制变频器的进线端的压降,抑制晶闸管的dv/dt和di/dt,可以改善变频器的功率因数及抑制谐波电流. 此类电抗器有两种： 电抗器基准压降Ud= 2%，用于无馈电单元的变频器的操作; 电抗器基准压降Ud= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于Uk小于1%的系统的操作。 三相输入电抗器的作用： 输 入电抗器用来限制电网电压突变和操作过电压引起的电流冲击；对谐波起滤波作用，以抑制电网电压波形畸变；平滑电源电压中包含的尖峰脉冲，平滑桥式整流电路 换相时产生的电压缺陷,；有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。 三相输入电抗器的特点： 采用了高性能的箔式绕组结构，具有电流电阻小，抗短路能力强，短时间过载能力强； 采用高性能的F级以上的复合绝缘材料，使产品在严酷的工作条件下依然可以保持可靠的性能； 电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器的噪音小； 铁芯采用优质低损耗 冷轧取向硅钢片，电抗器损耗小，效率高，温升低。 三相输入电抗器的检测标准： 额定工作电压：400V； 抗电强度：铁芯-绕组3000VAC/50HZ/5Ma,10S无飞弧击穿； 绝缘电阻：铁芯-绕组1000VDCΩ,绝缘阻值≥100MΩ； 电抗器噪音：小于65dB(与电抗器水平距离点1米测试）； 产品执行标准：GB19212.1-2008 GB19212.21-2007 GB1094.6-2011； 三相输入电抗器应用的行业： 变频器行业、起重机、卷扬机、冶炼、轧钢设备、港口设备、塔吊。
