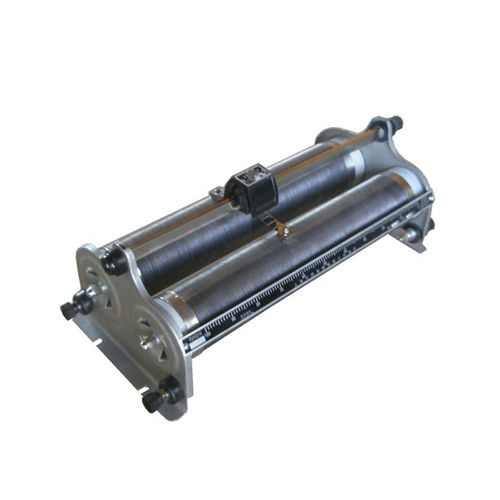

绕线电阻 SX7D-2 series

可调节带托架双管式

滑线式变阻器产品采用经过氧化绝缘处理的优质康铜丝，密绕于陶瓷管上，并固定于金属保护支架上，通过接触系统的导电电刷，在康铜丝表面移动，以达到改变阻值的大小，本产品在交直流电路中均适用，在电气机械设计阶段中作变更电流、电压和作为代替未定阻值的可变电阻器及负载之用，在实验室中作研究试验或教学演示用的电流、电压调节器，以及作为发电设备和直流电动机的励磁、调速电阻等之用。根据特殊要求可制作为无感，以保证严格环境下的使用要求。 双管滑动变阻器主要特点 选用优质康铜材料,传统工艺，可靠性；在连续工作状态下，温漂较小；阻值/电流连续可调，精度高；内部结构布局合理,操作简便实用；通过串并联的方法，可以任意组合，以适应电压、阻值等各种参数的要求，替换方便。 双管滑动变阻器的使用: 1、变阻器单台产品在电路中可作串、并联使用，也可多台并机使用。 2、滑线变阻器的结构和符号如图所示，电阻丝的两头分别接在瓷管两端的A、B接线柱上，A、B之间的电阻即为总电阻；滑动头D可沿金属杆滑动，与电阻丝接触良好，改变其位置就可以改变AC（或BC）电阻；额定电流和总电阻等参数均在铭牌上标明。 在电路中有两种接法： ①限流接法：将变阻器的一个固定端和滑动端接入电路，由于电阻可变，从而使电路中的电流发生变化。 ②分压接法：将变阻器的两个固定端分别与电源的两极相连，由滑动端和任一固定端连接到电路；由于电流通过变阻器的全部电阻丝，故A、B之间任意两点都有电势差；当滑动头移动时，就改变了电路的输入电压。 注意：限流接法中，变阻器的滑动头应放在电阻最大的位置；分压接法中，变阻器的滑动头应放在分压最小的位置。 双管滑动变阻器注意事项及维护: 1、请严格保证变阻器在额定电压及电流值下使用。 2、变阻器是易发热元件，安装时不宜靠近不能受热的物体。 3、变阻器配有M6的安装孔及接地端子，保证使用时良好的接地。 4、变阻器使用如发生接触不良时，可在电刷接触面移动的康铜丝表面，除去氧化绝缘层，即可消除其现象。 5、变阻器经长时间的连续使用后，如发现滑片失去压力时，需拆下接触系统，把接触桥修正（矫直），重新装上后，使电刷贴平于电阻丝表面，方可正常使用。 6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。 安全注意事项: 1、请在认真阅读本指南后，正确使用； 2、本指南所列注意事项是为安全使用本设备，防范于未然。 3、为了确保安全，本设备的设置、维护检查、修理请由有资格者或对本设备非常了解的人进行，请一定要切断所有输入电源。 4、请不要触摸带电部位；否则有可能受到致命的电击或被烫伤； 5、请不要使用电流容量不够或者有破损、导体露出的电缆； 6、电缆的连接部分请牢实紧固并进行绝缘； 7、请不要在拆除本设备壳体的状态下使用； 8、定期维护检查，修理损伤部分后再进行使用； 9、不用时请切断所有装置的电源； 10、接地线必须可靠接于大地，否则操作人员可能有触电危险； 11、测试间要干净、通风性好，以利于负载柜散热；
