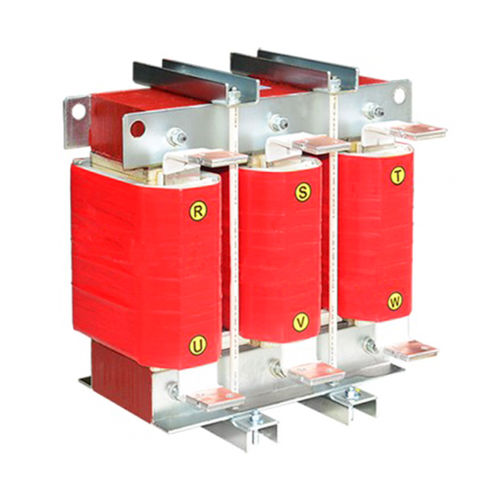

过滤线圈 SKS AEER series for regenerative drive

高 dv/dt三相线路

滤波电抗器用来与电容器一起组成谐波回路，主要用途是减少线路的谐波电流，消除3、5、7、11、13次及更高次谐波，滤波电抗器既可并联在系统上，也可串联在系统上。在并网逆变器中它将逆变桥产生的开关脉冲电压、电流转变成连续的模拟量，有针对性强的滤波作用。 技术参数: 额定线电压：﹤1000V； 载波频率：≥2k； 抗电强度：绕组-地3000VAC/50Hz/60s无飞弧击穿； 绝缘电阻：绕组-地，穿心丝杆-地500VDC，绝缘阻值≥100MΩ； 电抗器噪音：小于65dB（与电抗器水平距离点1米测试）； 防护等级：IP00； 绝缘等级：F/H级； 产品执行标准：IEC289：1987电抗器；GB10229-88电抗器（eqv IEC289：1987）。 使用环境条件: 海拔高度不超过1000米，超过1000米降额使用； 运行环境温度-25℃~+40℃，相对湿度不超过90%； 周围无有害气体，无易烯易爆物品、无导电尘埃。 应用范围： 回馈装置，变频器，伺服驱动器，光伏变流器及UPS等新能源领域。
