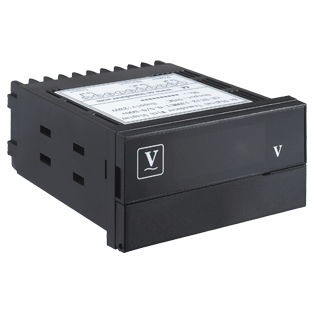

数字电流互感器 CE-D series

面板式交流直流

CE-D系列智能一元交流（直流）电流传感器具有LED实时数字显示、电气参数测量、标准模拟量输出、RS485和开关量输出等功能。用户可以根据需要方便地设置和修改开关值、磁滞、报警模式、显示变化率、启动延迟、输出延迟等参数。 尺寸。96mm×48mm×112mm 安装孔尺寸：91mm×45mm 安装结构：机柜面板安装，背后布线 输入：电压。AC/DC 0 ~ 600V，电流。AC/DC 0 ~ 5A。 模拟输出。0-5V，4-20mA ，0-5V负载＞2KΩ，4-20mA负载＜300Ω。 通讯输出。RS485（波特率。9600bps；数据格式。起始位1位，数据位8位，停止位1位，无奇偶校验) 开关量输出：一组端子，容量：5A 250V。 可设置功能：开关（继电器）控制值、滞后、报警模式和显示变比参数。 电源供应。AC/DC 85～265V。 准确度：0.5级。 响应时间：小于320mS。 最大显示：9999，变比：1-9999。 消耗功率：≤3.5VA。 可分辨性：电压：0.1V，电流：0.001A。 隔离电压：电源/输入/输出≥DC2.5KV/min.1mA。 抗浪涌冲击能力。电源口三个2000V（L-N/2Ω/集成波）。 模拟I/O口三个2000V（L-N/40Ω/综合波）。 输入过载能力：20倍标称值的测量电流（最大500A），应用一秒钟重复5次，间隔时间300S。 隔离电阻：≥100MΩ。 工作温度：-20℃～+60℃。 储存温度：-40℃～+70℃。
