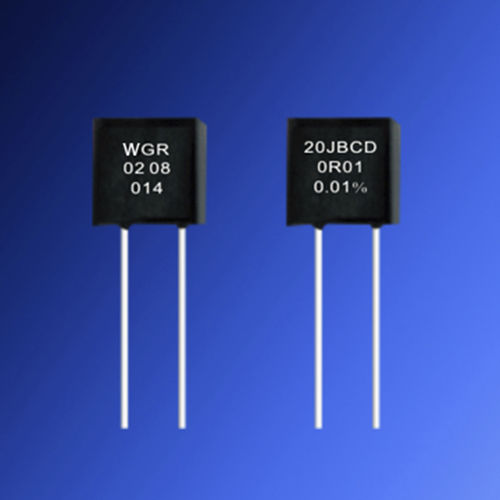

薄膜电阻 WGR

非电感高精度

本产品是应用电阻应变原理设计而成的精密金属箔电阻器。具有自动补偿电阻温度系数的功能，在较宽的 温度范围内具有较小的温度系数，产品采用镍铬系列的精密电阻合金，经精密轧制而成的金属箔，电阻体采取 了完全平面结构，具有体积小、精度高、温度系数小、稳定性好、可靠性高等特点，无电感、无电容的设计， 使其具备优良的高频特性，其性能指标皆优于线绕电阻器和金属膜电阻器，该产品广泛用在航天、航海的惯导， 配电控制，精密仪器测量等系统中。 ㈠特性： Ⅰ.精度高和稳定性。 Ⅱ.低温度系数:±1 ppm /℃~±10 ppm /℃。 Ⅲ.电阻阻值:±0.005% ~±0.1%。 Ⅳ.静电放电(ESD)至少25千伏。 Ⅴ.无感(< 80μh),非电容设计(< 0.5 pf)。 Ⅵ.耐电压系数(VCR):< 0.1 ppm / V。 Ⅶ.电流噪声:0.01μvrms / V外加电压(< -40分贝)。 Ⅷ.热EMF:0.05μv /℃。 Ⅸ.上升时间:1 ns有效不响了。 Ⅹ.终端完成:铅(pb)无,锡铅合。 ㈡产品使用指南： Ⅰ.任安装精密金属箔电阻器的过程中，如需对引出端成型加工时，应避免对电 阻器的引线(尤其是其根部)施 加拉、压、扭转等应力作用而使内部结构受损， 影响使用。 Ⅱ.在焊接电阻器时，注意电烙铁的功率不宜大于25W，焊接时间应尽量短，一般 不宜超过5s。 Ⅲ.在对高精密金属箔电阻器进行“直流电阻”测量时，建议使用不低于71/2位数 字表，并采用四端法测量，以保证阻值测量的准确性。测量环境温度为25℃±2℃。 Ⅳ.关于降功耗使用，为提高电阻器的稳定性，建议按阻值允许偏差降低其额定功耗， ㈢功率分布: 1/4W、0.5W ㈣精度范围: B±0.1%，W±0.05%，P±0.025%，L±0.01%，S±0.005% ㈤阻值范围: 0.4-800K ㈥温度系数: C10=±1PPM/℃，C9=±2PPM/℃，C8=±3PPM/℃，C7=±5PPM/℃
